(621G) - WHEEL LOADER - TIER 4B (NA) (11/16-)
/
(35) - HYDRAULIC SYSTEMS
/

(35.480.030[01]) - VAR - 734055 - CONTROL VALVE LINE - EH CONTROL, 4 SPOOL

Запчасти Case 621G (35.480.030[01]) - VAR - 734055 - CONTROL VALVE LINE - EH CONTROL, 4 SPOOL (35) - HYDRAULIC SYSTEMS

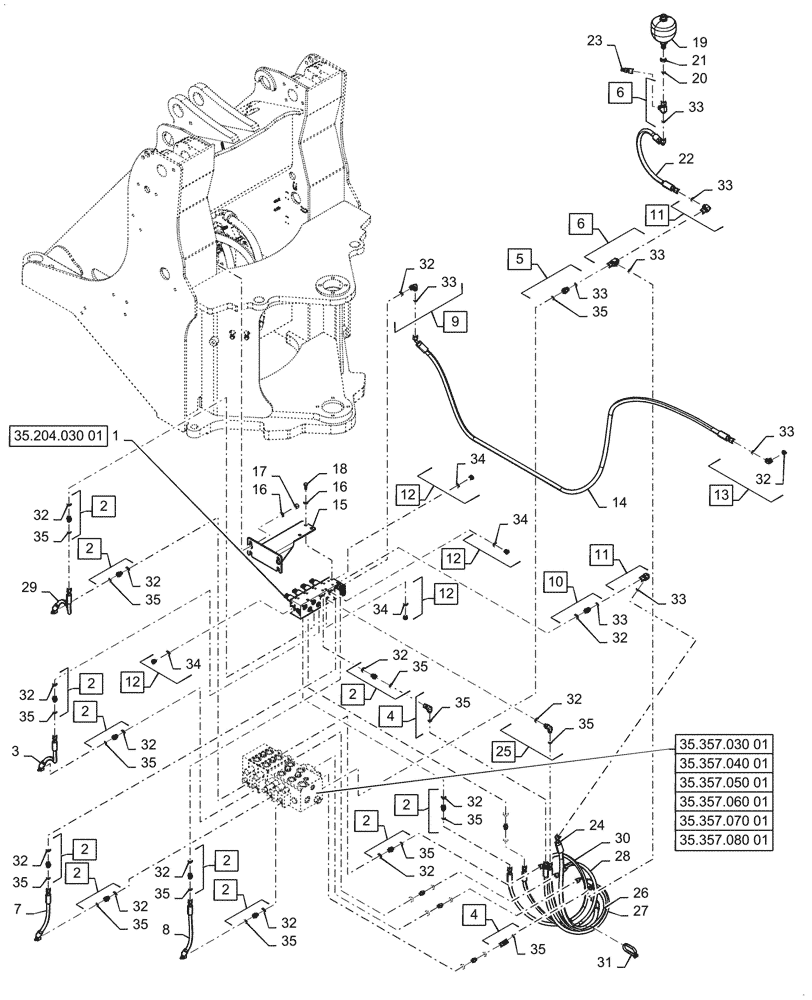

Схема запчастей Case 621G - (35.480.030[01]) - VAR - 734055 - CONTROL VALVE LINE - EH CONTROL, 4 SPOOL (35) - HYDRAULIC SYSTEMS
31
6
2
33
4
2
34
35
33
35
21
17
32
8
33
35
32
33
11
32
13
2
30
16
33
32
35
20
32
3
5
35
26
2
33
32
23
33
35
32
32
34
28
2
35
12
2
35
32
14
16
34
18
32
32
4
35
2
1
32
35
24
25
32
35
2
6
32
27
29
35
12
7
32
12
33
2
2
35
15
11
19
9
22
35
35.357.040 01
35.357.070 01
10
35.357.080 01
35.357.050 01
35.357.060 01
35.204.030 01
35.357.030 01
12
34
35
2

№

Артикул

Название

Примечание

Количество

1

47718796

VALVE

Hyd, EH Control, 4-Function

1шт.

2

700-153

HYD CONNECTOR,9/16" - 18 Male ORFS x M14 x 1.5 Male ORB

Incl 32, 35

15шт.

3

47659236

HOSE

1шт.

4

701-329

ELBOW,90 Degree Elbow, 9/16" - 18 Male ORFS x 9/16" - 18 Female ORFS

Incl 35

2шт.

5

391859A1

VALVE, CHECK

Incl 33 , 35

1шт.

6

701-422

TEE,11/16" - 16 Male ORFS x 11/16" - 16 Male ORFS x 11/16" - 16 Female ORFS

Incl 33

2шт.

7

47659237

HOSE

LH Pilot Lift - Red

1шт.

8

47646862

HOSE

Pilot Pump - Green

1шт.

9

700-304

ELBOW,90 Degree Elbow, 11/16" - 16 Male ORFS x M14 x 1.5 Male ORB

Incl 32, 33

1шт.

10

700-101

HYD CONNECTOR,11/16" - 16 Male ORFS x M14 x 1.5 Male ORB

Incl 32, 33

1шт.

11

701-319

ELBOW,90° Elbow, 11/16" - 16 Male ORFS x 11/16" - 16 Female ORFS

Incl 33

2шт.

12

221576A1

PLUG,Hex Soc, M14 x 1.5, ORB

Incl 34

11шт.

13

700-315

ELBOW,45 Degree Elbow, 11/16" - 16 Male ORFS x M14 x 1.5 Male ORB

Incl 32, 33

1шт.

14

47806824

HOSE

Pilot Tank

1шт.

15

47657976

BRACKET

EH Valve Mount

1шт.

16

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

7шт.

17

832-10410

NUT,M10 x 1.5, Cl 8

4шт.

18

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

3шт.

19

8501047

ACCUMULATOR

Pilot Supply

1шт.

20

238-6012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.

21

701-909

NUT,11/16" - 16

1шт.

22

87308338

HOSE ASSY.

Pilot Accumulator

1шт.

23

190119A1

COUPLING

Diagnostic

1шт.

24

47660285

HOSE

Pilot Pressure

1шт.

25

700-378

ELBOW,90 Degree Elbow, 9/16" - 18 Male ORFS x M14 x 1.5 Male ORB

Incl 32, 35

1шт.

26

47867916

HOSE

RH Pilot Tilt - Orange

1шт.

27

47659233

HOSE

RH Pilot Lift - Yellow

1шт.

28

47867917

HOSE

Pilot 3 Spool RH

1шт.

29

47749332

HOSE

Pilot 4 Spool LH

1шт.

30

47867918

HOSE

Pilot 4 Spool Right

1шт.

31

84266050

CABLE TIE,384mm L, Polyamide

1шт.

32

86639042

O-RING,2.2mm Thk x 11.3mm ID, Cl 6

15шт.

33

9993141

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

8шт.

34

86639042

O-RING,2.2mm Thk x 11.3mm ID, Cl 6

9шт.

35

9825770

O-RING,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

15шт.

Выбрано товаров: 35
