(55.101.010) - FRONT CHASSIS HARNESS INSTALLATION, Z-BAR

Запчасти Case 521G (55.101.010) - FRONT CHASSIS HARNESS INSTALLATION, Z-BAR (55) - ELECTRICAL SYSTEMS

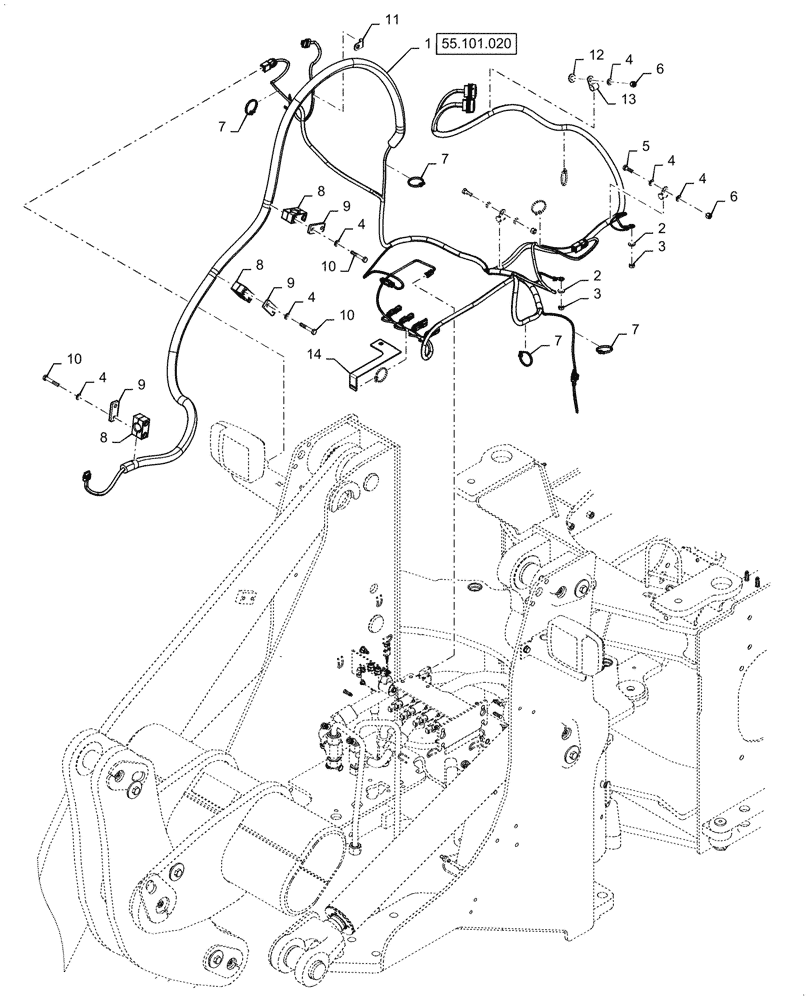

Схема запчастей Case 521G - (55.101.010) - FRONT CHASSIS HARNESS INSTALLATION, Z-BAR (55) - ELECTRICAL SYSTEMS
4
2
11
8
4
10
4
6
5
4
10
7
8
8
10
2
13
4
55.101.020
9
4
3
1
7
6
12
9
7
3
14
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47975976

WIRE HARNESS

Front Chassis, Z-Bar

1шт.

2

L127554

WASHER,0.395" ID x 0.875" OD x 0.064" Thk

2шт.

3

253347A1

NUT,Hex, M10 x 1.5

2шт.

4

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

17шт.

5

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

2шт.

6

832-10410

NUT,M10 x 1.5, Cl 8

3шт.

7

L11541

CABLE TIE,203.2mm L, Nylon

21шт.

8

372453A1

BLOCK

Tube Mounting

6шт.

9

367658A1

PLATE

6шт.

10

827-10060

BOLT,Hex, M10 x 1.5 x 60mm, Cl 10.9

12шт.

11

515-25111

CLAMP,7/16", Insul, 1/2" Bolt

1шт.

12

895-15012

WASHER,M12 x 28 x 2.5

1шт.

13

515-24190

CLAMP,3/4", Insul, 7/16" Bolt

1шт.

14

48084169

Harness Support

PLATE

1шт.
