(21.105.040) - VAR - 424224 - TRANSMISSION LUBRICATION LINES

Запчасти Case 1121G (21.105.040) - VAR - 424224 - TRANSMISSION LUBRICATION LINES (21) - TRANSMISSION

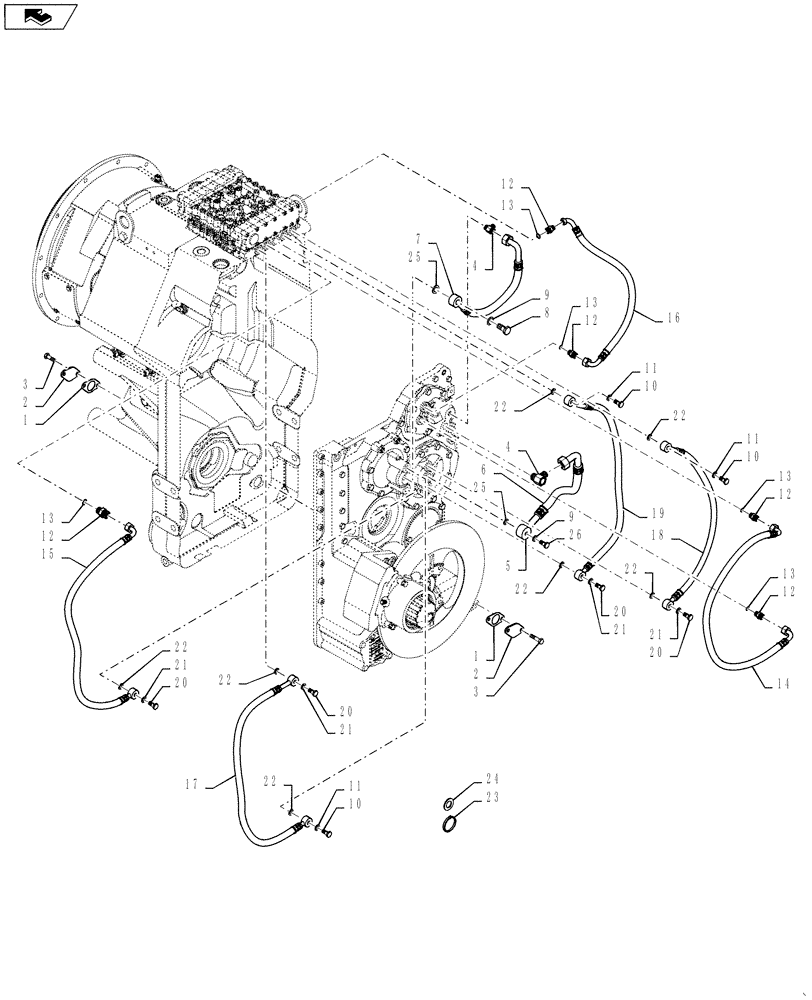

Схема запчастей Case 1121G - (21.105.040) - VAR - 424224 - TRANSMISSION LUBRICATION LINES (21) - TRANSMISSION
6
22
11
9
26
4
20
13
20
2
19
22
1
22
13
18
21
3
10
12
25
22
10
11
2
21
12
13
home
23
12
10
22
14
7
4
22
1
20
21
11
17
3
16
9
13
24
25
13
12
8
20
15
5
22
12
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8603281

GASKET

2шт.

2

8603217

COVER

2шт.

3

412116

BOLT,Hex, M8 x 16, 8.8, Full Thd

4шт.

4

S301641

TUBE ASSY.

Union

1шт.

5

87582791

UNION

1шт.

6

87582792

HYDRAULIC HOSE

1шт.

7

8605467

HOSE

1шт.

8

335623A1

FITTING

1шт.

9

100080A1

O-RING,2mm Thk x 19mm ID, 70 Duro

1шт.

10

S301615

BANJO BOLT

2шт.

11

79107818

SEAL,2mm Thk x 13mm ID

2шт.

12

8963100701

HYD CONNECTOR

6шт.

13

79107818

SEAL,2mm Thk x 13mm ID

6шт.

14

8605499

HOSE ASSY.

1шт.

15

387621A1

HOSE

1шт.

16

387620A1

HOSE

1шт.

17

387622A1

HOSE

1шт.

18

387623A1

HOSE

1шт.

19

387621A1

HOSE

1шт.

20

335622A1

BANJO BOLT

4шт.

21

79107818

SEAL,2mm Thk x 13mm ID

4шт.

22

79107817

O-RING,2.5mm Thk x 18mm ID

6шт.

23

8900128399

COLLAR

2шт.

24

84357378

WASHER

2шт.

25

8900130497

SEALING RING

2шт.

26

8605469

FITTING

1шт.
