Запчасти Case 1121G (10.216.020) - FUEL TANK & SENDER UNIT (10) - ENGINE

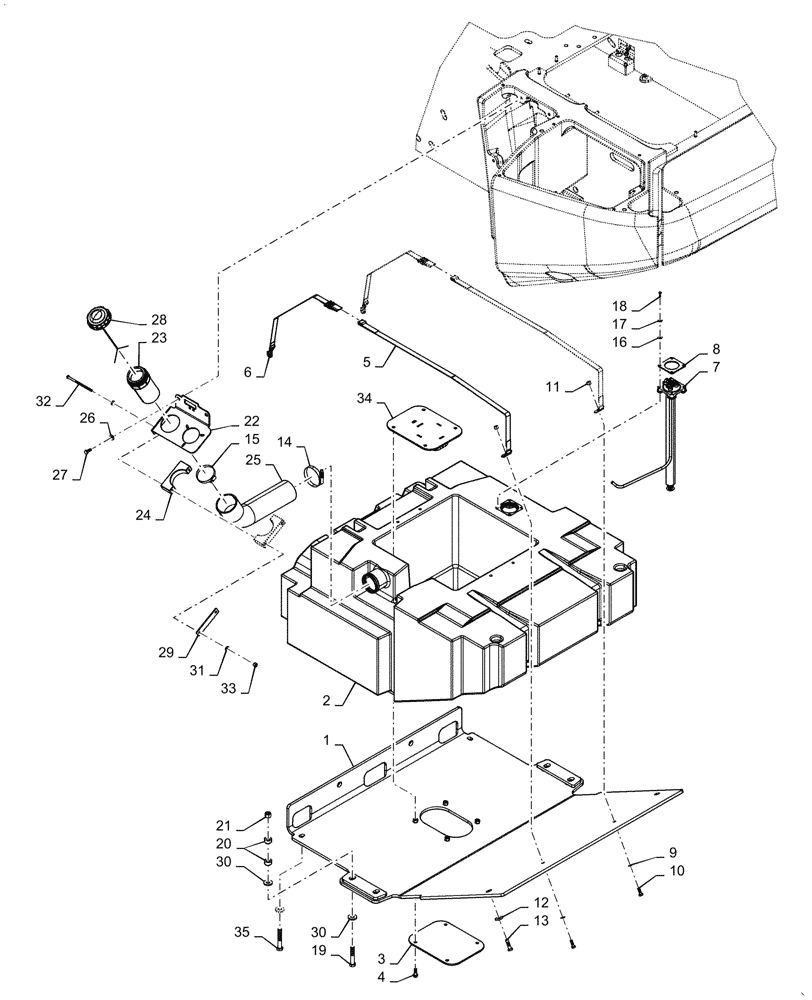

Схема запчастей Case 1121G - (10.216.020) - FUEL TANK & SENDER UNIT (10) - ENGINE
35
8
34
13
17
4
31
10
28
3
5
1
23
21
26
30
30
7
6
11
25
33
22
18
24
15
12
16
27
9
14
2
32
19
20
29

Артикул

Название

Примечание

Количество

1

47900830

PLATE

Fuel Tank

1шт.

2

47404432

FUEL TANK

462 Liters, 122 Gallons

1шт.

3

47404435

PLATE

Tank Drain Cover

1шт.

4

844-10035

BOLT,Hex, M10 x 35mm, Cl 8.8

4шт.

5

366904A1

SECURING STRAP

Long Strap

2шт.

6

84308777

SECURING STRAP

Short Strap

2шт.

7

47791956

SENDER UNIT

Fuel

1шт.

8

87586744

RETAINER,64mm ID x 90mm L x 90mm W x 4mm Thk

1шт.

9

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

2шт.

10

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

2шт.

11

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

12

86592701

WASHER,13mm ID x 35mm OD x 5mm Thk

2шт.

13

84533154

BOLT,Hex, M12 x 45mm, Cl 10.9

2шт.

14

L116820

CLAMP,82.55mm - 104.78mm

1шт.

15

214-1460

HOSE CLAMP,#60, 3.31" - 4.25", Type F Worm

1шт.

16

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

4шт.

17

893-11006

LOCK WASHER,Ext Tooth, M6

4шт.

18

627-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 10.9, Full Thd

4шт.

19

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

4шт.

20

L125100

SPACER,17.48mm ID x 31.75mm OD x 14.3mm Thk

8шт.

21

86012007

LOCK NUT,M16 x 2, Cl 10

4шт.

22

47706865

BRACKET

1шт.

23

47706016

TUBE

Fuel Assembly, Fill Neck

1шт.

24

87741062

CLAMP

1шт.

25

47950139

HOSE

Fuel Fill

1шт.

26

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

2шт.

27

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

28

8604443

FILLER CAP

Fuel W/ Gasket

1шт.

29

47707913

PLATE

1шт.

30

496-41066

WASHER,5/8" ID x 1-1/2" OD x 3/16" Thk

10шт.

31

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

32

16046231

SCREW,Hex, M8 x 1.25 x 150mm, Cl 10.9

2шт.

33

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

34

47911365

SEAL

Cover, Foam

1шт.

35

827-16100

BOLT,Hex, M16 x 2 x 100mm, Cl 10.9

2шт.

Выбрано товаров: 35
