Запчасти Case 921F (90.154.AM[01]) - RIGHT UPPER WINDOW ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

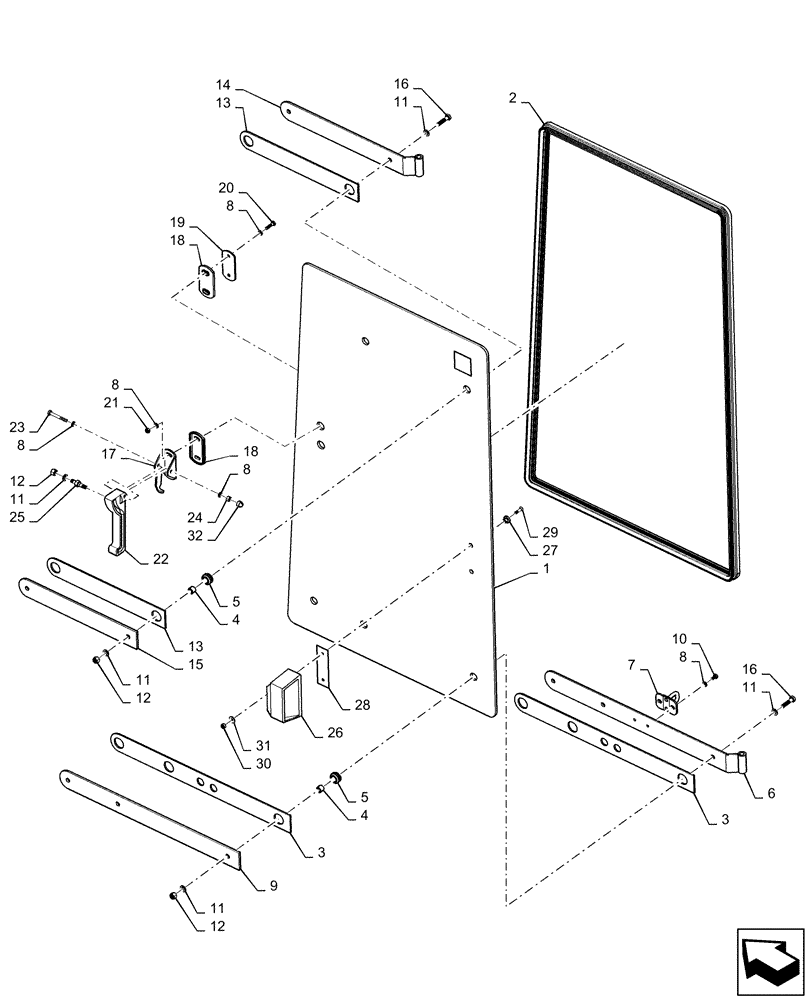

Схема запчастей Case 921F - (90.154.AM[01]) - RIGHT UPPER WINDOW ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
11
20
8
10
9
13
24
18
18
19
32
8
8
22
16
14
3
26
12
6
7
8
23
5
30
1
2
8
28
31
27
11
11
25
16
5
29
13
3
12
4
21
11
12
4
11
17
15

Артикул

Название

Примечание

Количество

1

84381077

GLASS

Right Upper

1шт.

2

76303242

GASKET,3220mm L

1шт.

3

47452399

GASKET,3.5mm Thk

Upper Hinge

2шт.

4

87722494

SPACER,8.5mm ID x 14mm OD x 12mm L

12 mm

5шт.

5

4227144

GROMMET,M14 x 25.5 x 19.5

Rubber

5шт.

6

84388567

HINGE

Lower

1шт.

7

76303154

BRACKET

Door Hook

1шт.

8

87664048

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

8шт.

9

84477528

BAR PLATE

Lower Hinge

1шт.

10

10902024

SCREW,Hex, M6 x 12mm, Cl 8.8

2шт.

11

87664049

WASHER,9mm ID x 16mm OD x 1.6mm Thk

11шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

13

47452398

GASKET,3.5mm Thk

Upper Hinge

2шт.

14

84477530

HINGE

Lower

1шт.

15

84389636

BAR PLATE

Upper

1шт.

16

16043924

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

5шт.

17

84160715

BRACKET

1шт.

18

87522593

GASKET,2mm Thk

2шт.

19

76303323

PLATE

1шт.

20

10902624

SCREW,Hex, M6 x 25mm, Cl 8.8, Full Thd

2шт.

21

825-1406

NUT,M6, Cl 8

2шт.

22

76043538

HANDLE

1шт.

23

326361A1

BOLT,Hex, M6 x 1 x 50mm, Cl 10.9

1шт.

24

832-10406

NUT,M6 x 1, Cl 8

1шт.

25

3805251

PIN

1шт.

26

97399C1

HANDLE

1шт.

27

F64198

BUMPER,4.98mm ID x 7.92mm OD x 10.21mm L

2шт.

28

R54047

PAD,30mm OD x 0.76mm Thk

1шт.

29

13311214

SCREW,Pozidriv Oval Hd, Csk, M5 x 20mm, Cl 5.8, Full Thd

2шт.

30

825-1405

NUT,M5, Cl 8

2шт.

31

895-25005

WASHER,M5 x 15 x 1.6

2шт.

32

87522630

CAP COVER

M6

1шт.

Выбрано товаров: 32
