Запчасти Case 821F (10.216.02) - FUEL TANK INSTALLATION (10) - ENGINE

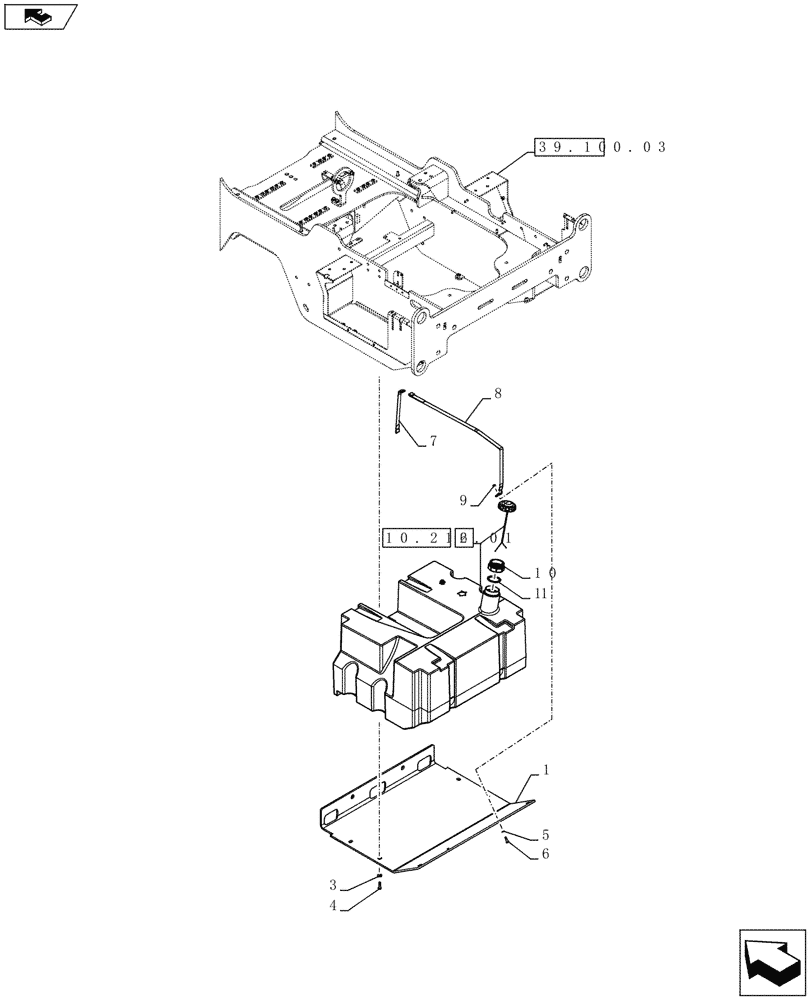

Схема запчастей Case 821F - (10.216.02) - FUEL TANK INSTALLATION (10) - ENGINE
39.100.03
10
8
1
4
9
5
2
home
3
11
7
6
10.216.01

Артикул

Название

Примечание

Количество

1

8602250

PLATE

Fuel Tank

1шт.

2

87303674

FUEL TANK

See Fig. 10.216.01

1шт.

3

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

6шт.

4

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

6шт.

5

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

2шт.

6

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

2шт.

7

366905A1

SECURING STRAP

Short

2шт.

8

366904A1

SECURING STRAP

Long

2шт.

9

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

10

84130479

ADAPTER

Fuel Cap

1шт.

11

47747008

GASKET

Fuel Cap Adaptor

1шт.

Выбрано товаров: 11
