(33.202.AK[03]) - FRONT AND REAR AXLE BRAKE ASSEMBLY, HEAVY DUTY

Запчасти Case 721F (33.202.AK[03]) - FRONT AND REAR AXLE BRAKE ASSEMBLY, HEAVY DUTY (33) - BRAKES & CONTROLS

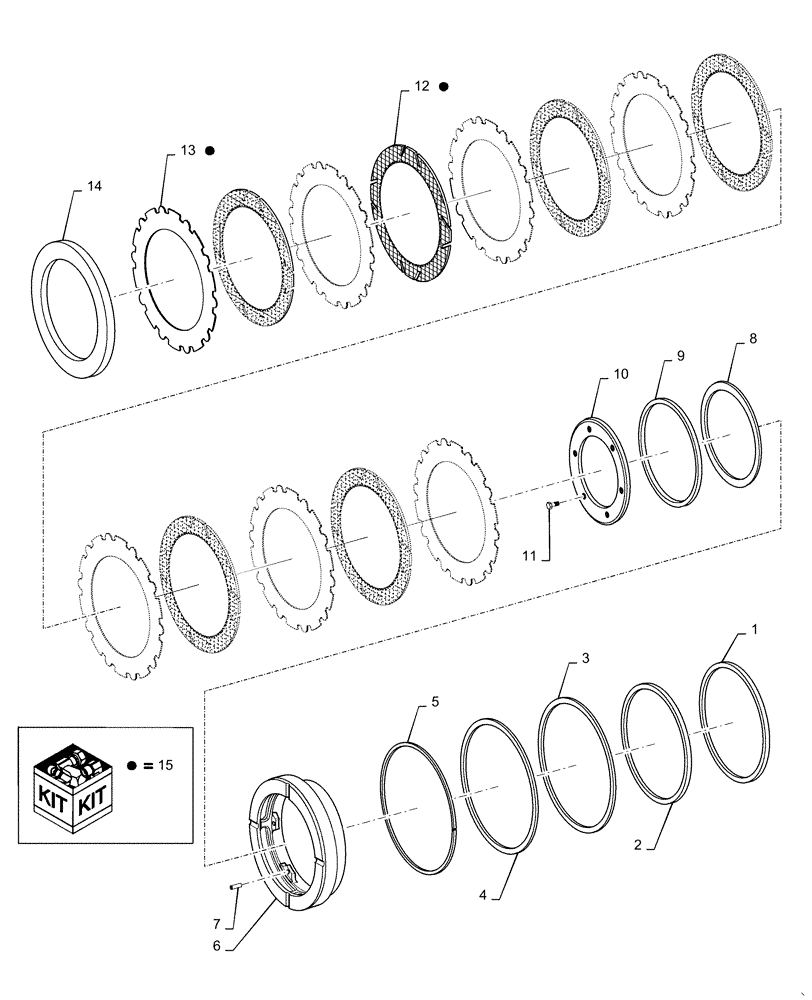

Схема запчастей Case 721F - (33.202.AK[03]) - FRONT AND REAR AXLE BRAKE ASSEMBLY, HEAVY DUTY (33) - BRAKES & CONTROLS
6
1
8
3
4
15
11
5
15
15
12
2
13
15
9
14
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8603577

RING

Piston Seal Support

1шт.

2

84329421

SEALING RING

Break Pack

1шт.

3

84329422

SEALING RING

Break Pack

1шт.

4

8603579

RING

Piston Seal Support

1шт.

5

8603580

SNAP RING

Brake Piston Guide

1шт.

6

84353913

PISTON

Ring

1шт.

7

87743218

PIN

Slotted

6шт.

8

84329424

CUP WASHER

Break Pack

1шт.

9

84329425

SPRING CUP

Break Pack

1шт.

10

84329427

PROTECTIVE COVER

Ring

6шт.

11

84395924

SCREW

Hex

6шт.

12

NSS

NOT SOLD SEPARAT

Plate, Incl 15

5шт.

13

NSS

NOT SOLD SEPARAT

Plate, Incl 15

6шт.

14

84355094

SHIM

End

1шт.

15

84573572

SERVICE KIT

Brake Service Kit, One Kit Per Axle

1шт.
