(50.104.03) - HEATER

Запчасти Case 721F (50.104.03) - HEATER (50) - CAB CLIMATE CONTROL

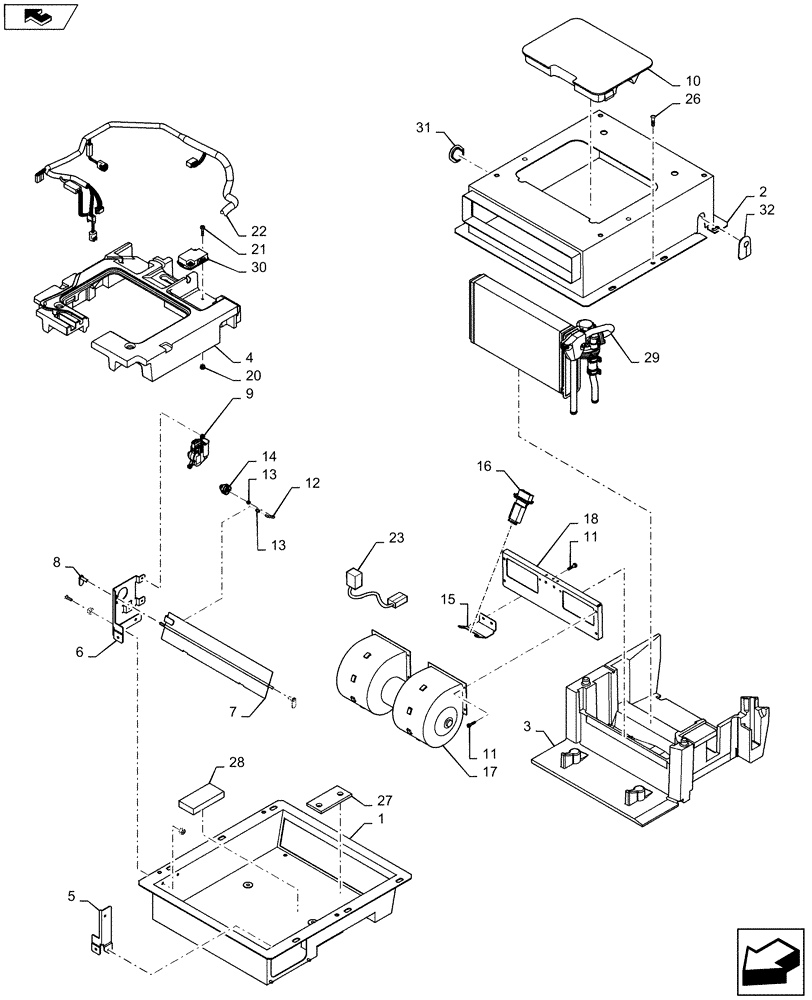

Схема запчастей Case 721F - (50.104.03) - HEATER (50) - CAB CLIMATE CONTROL
29
22
2
12
9
20
13
15
32
17
26
31
16
30
8
27
11
18
23
13
14
5
home
3
11
1
6
28
21
4
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

84192330

HEATER

Complete Assembly

1шт.

1

87529453

BOX

Lower

1шт.

2

87472438

BOX

Upper

1шт.

3

87474170

SHIELD

Lower

1шт.

4

87472439

BOX

Upper

1шт.

5

NSS

NOT SOLD SEPARAT

RH Fastening Bracket

1шт.

6

NSS

NOT SOLD SEPARAT

LH Fastening Bracket

1шт.

7

87643958

FLAP

Recirculation

1шт.

8

87643957

BUSHING

Recirculation Flap

2шт.

9

87528689

ACTUATOR

1шт.

10

87529462

COVER

Inspection Trapdoor

1шт.

11

NSS

NOT SOLD SEPARAT

Screw 4x10

13шт.

12

87472436

TIE-ROD

Used With Lever 87472437

1шт.

13

87643955

BUSHING

2шт.

14

87472437

LEVER

Used With Heater 84192330

1шт.

15

NSS

NOT SOLD SEPARAT

1шт.

16

87528688

RESISTOR

Electric Fan

1шт.

17

84192331

BLOWER ASSY.

1шт.

18

NSS

NOT SOLD SEPARAT

CABLE, Used With 84169851 Heater Controller, See Figure 50.100.04

1шт.

20

NSS

NOT SOLD SEPARAT

1шт.

21

87475866

RADIATOR

Heater; See Figure 50.100.03

1шт.

22

84192332

WIRE HARNESS

1шт.

23

NSS

NOT SOLD SEPARAT

Nut Plastic

2шт.

26

NSS

NOT SOLD SEPARAT

Screw 2x16

2шт.

27

87728778

SEAL

Used With Heater Unit 87706153, 84192330

1шт.

28

87728776

SEAL

Cable; Used With Heater 84192330

2шт.

29

87475866

RADIATOR

Used With Heater 84192330

1шт.

30

47371387

SOLENOID

1шт.

31

87472441

PLUG

1шт.

32

87476710

GROMMET

1шт.
