(33.204.02) - VAR - 782122 - DISC BRAKES, FRONT AND REAR STANDARD AXLES

Запчасти Case 721F (33.204.02) - VAR - 782122 - DISC BRAKES, FRONT AND REAR STANDARD AXLES (33) - BRAKES & CONTROLS

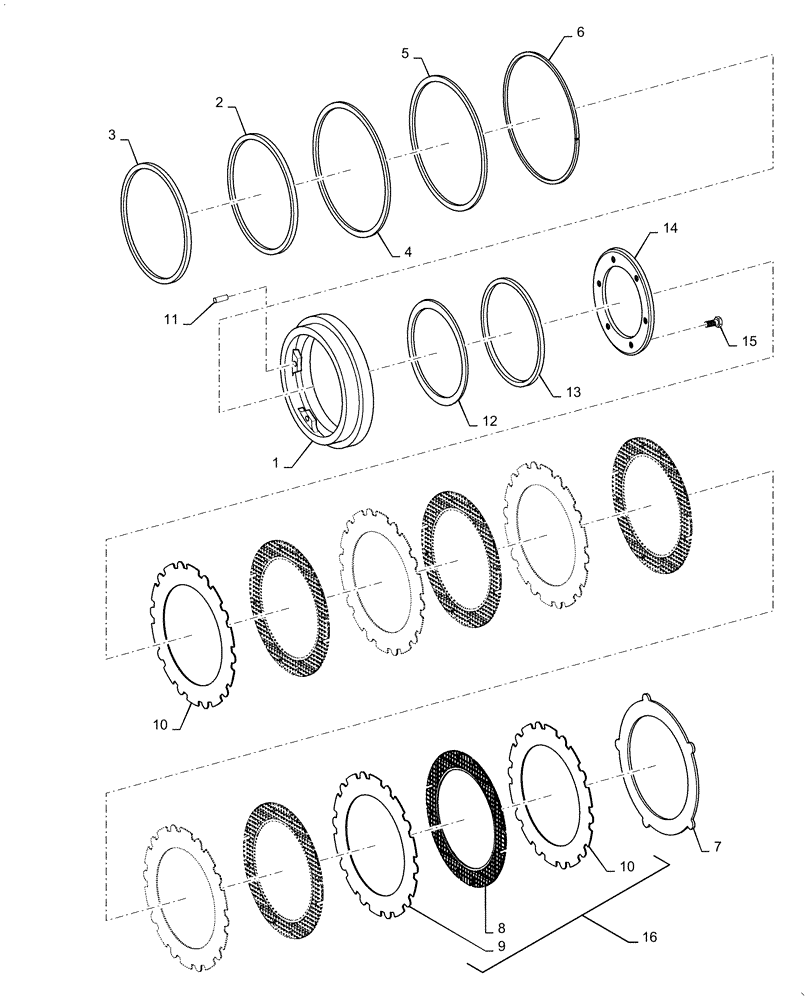

Схема запчастей Case 721F - (33.204.02) - VAR - 782122 - DISC BRAKES, FRONT AND REAR STANDARD AXLES (33) - BRAKES & CONTROLS
9
1
4
6
2
11
5
13
15
14
10
8
7
10
12
3
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84329420

PISTON

Brake

1шт.

2

8605314

SEAL,298mm ID x 310mm OD x 8mm Thk

Brake Piston U-Ring

1шт.

3

8603577

RING

Piston Seal Support

1шт.

4

8605315

SEAL

Brake Piston U-Ring

1шт.

5

8603579

RING

Piston Seal Support

1шт.

6

8603580

SNAP RING

Brake Piston Guide

1шт.

7

84329423

SHIM

End

1шт.

8

87341835

BRAKE DISC

Ring, Incl 16

5шт.

9

8603582

BRAKE PLATE

Ring, Incl 16

4шт.

10

87441328

PLATE,2mm Thk

Brake Separtor 2mm, Incl 16

2шт.

11

87743747

SCREW,Hex

Slotted

6шт.

12

84329424

CUP WASHER

Brake Pack

1шт.

13

84329425

SPRING CUP

Spring

1шт.

14

84329427

PROTECTIVE COVER

Brake Pack

1шт.

15

87743747

SCREW,Hex

Hex

6шт.

16

84572276

SERVICE KIT

Brake Service Kit, One Kit Per Axle

1шт.
