(90.120.02[06]) - SEAT ASSY MECHANICAL SUSPENSION

Запчасти Case 521F (90.120.02[06]) - SEAT ASSY MECHANICAL SUSPENSION (90) - PLATFORM, CAB, BODYWORK AND DECALS

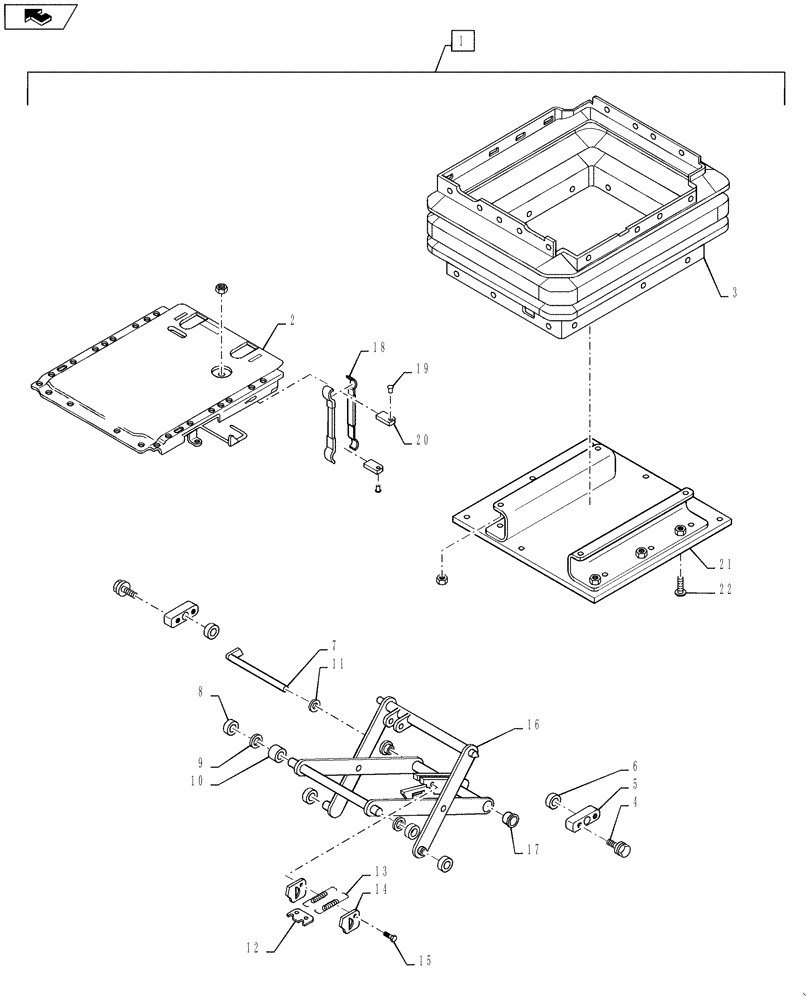

Схема запчастей Case 521F - (90.120.02[06]) - SEAT ASSY MECHANICAL SUSPENSION (90) - PLATFORM, CAB, BODYWORK AND DECALS
home
5
18
6
21
1
20
7
8
19
12
11
9
15
17
4
10
16
2
3
14
13
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87583837

SUSPENSION

Complete Assy Inc 1-22 And 1-26 On Figure 90.120.02[07]

1шт.

2

82035125

SUSPENSION

Top Part

1шт.

3

85817428

BELLOWS

Of Suspention

1шт.

4

85817444

SCREW,M6 x 16mm

4шт.

5

82035094

BEARING

1шт.

6

85817445

BUSHING

1шт.

7

85817429

PIN

Rod Locking Swing

1шт.

8

82035031

ROLLER

4шт.

9

87583854

WASHER

1шт.

10

85817442

BUSHING

2шт.

11

82035127

WASHER,M9

1шт.

12

82035030

PLATE

1шт.

13

85817430

SPRING

Tension

2шт.

14

82035069

PLATE

Release

2шт.

15

82035036

BOLT

1шт.

16

87583846

ARM

Swing

1шт.

17

9960755

BUSHING

2шт.

18

87583847

WEB

1шт.

19

85817448

RIVET,5mm OD x 10mm L

2шт.

20

85817449

PLATE

2шт.

21

87583859

CONSOLE

1шт.

22

87583860

SCREW,M8 x 20mm

4шт.
