(33.202.AX) - BRAKE, HYDRAULIC LINE

Запчасти Case 1221F (33.202.AX) - BRAKE, HYDRAULIC LINE (33) - BRAKES & CONTROLS

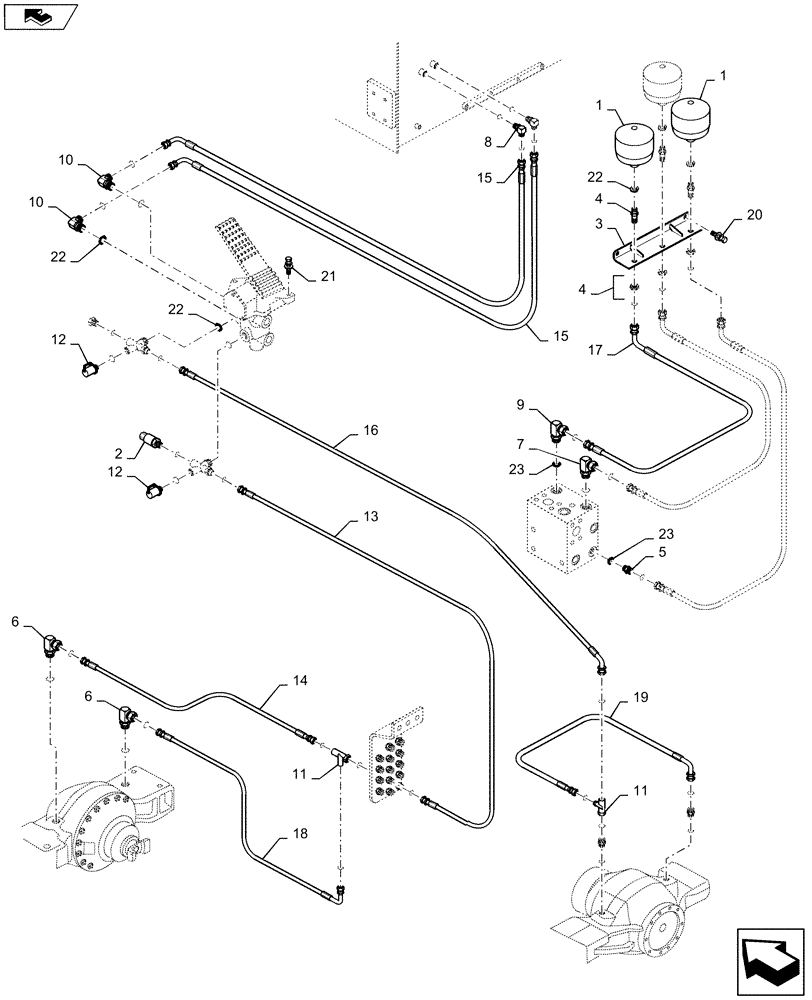

Схема запчастей Case 1221F - (33.202.AX) - BRAKE, HYDRAULIC LINE (33) - BRAKES & CONTROLS
10
home
6
4
23
14
9
22
19
1
15
12
8
4
22
23
6
20
13
17
10
5
7
1
21
2
11
15
3
18
11
22
12
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31LL-40020

ACCUMULATOR

3шт.

2

31Q4-40890

PRESSURE SWITCH

1шт.

3

31LQ-40150CY

PLATE

1шт.

4

31LB-40400

HYD CONNECTOR

3шт.

5

X500-110002

HYD CONNECTOR,PF 3/8 x 11/16 - 16 UNF

1шт.

6

X500-210006

HYD CONNECTOR

4шт.

7

X520-110002

ELBOW,PF 3/8 x 11/16 - 16 UNF

1шт.

8

X520-110003

ELBOW

2шт.

9

31N1-40130

90 ELBOW

1шт.

10

31FQ-10050

90 ELBOW

2шт.

11

X840-535353

TEE,3/16 - 16 UNF

2шт.

12

31EK-11130

SCREW,M16

2шт.

13

P910-083043

HOSE

1шт.

14

P913-083032

HOSE

1шт.

15

P930-082047

HOSE

Orfs 0x90

2шт.

16

P923-063051

HOSE

Orfs 0x45

1шт.

17

P930-063028

HOSE

Orfs 0x90

1шт.

18

P930-063029

HOSE

Orfs 0x90

1шт.

19

P913-063018

HOSE

Orfs 0x0

1шт.

20

398792

SCREW,Hex, M12 x 25mm, Cl 10.9

2шт.

21

S035-083026

BOLT

1шт.

22

S611-016001

O-RING

4шт.

23

S631-014004

O-RING

6шт.
