(21.109.AL) - OIL LINE

Запчасти Case 1221F (21.109.AL) - OIL LINE (21) - TRANSMISSION

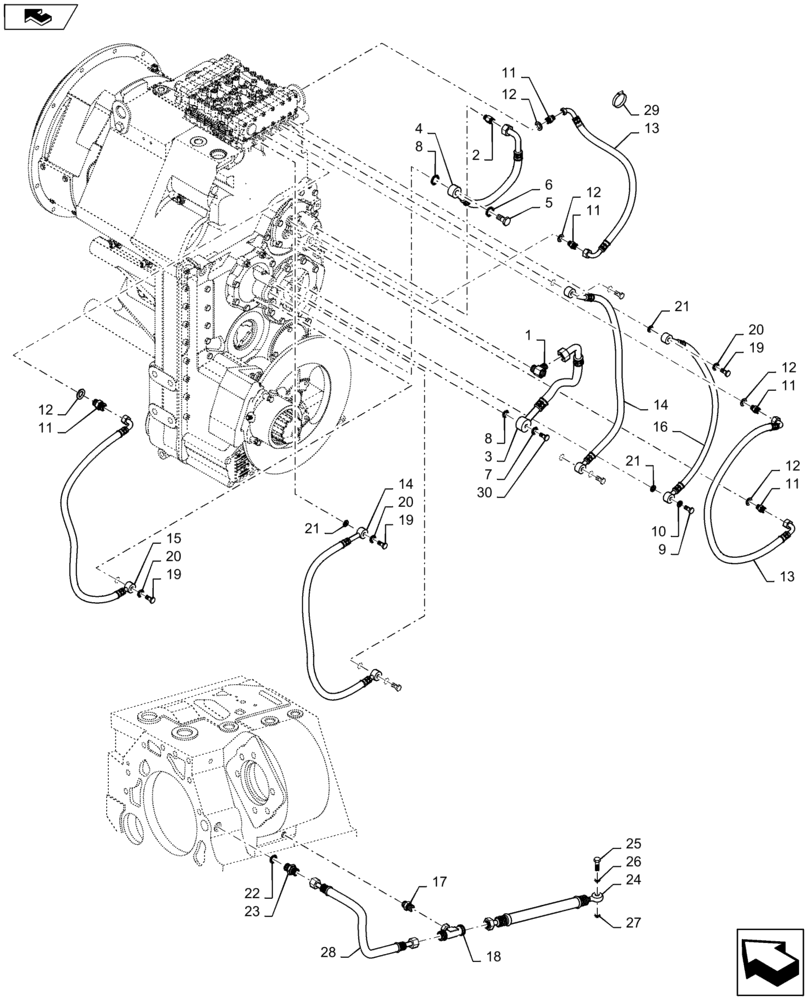

Схема запчастей Case 1221F - (21.109.AL) - OIL LINE (21) - TRANSMISSION
13
11
28
17
20
21
4
12
14
11
8
9
19
25
home
13
6
1
2
12
21
12
18
11
16
30
22
27
5
12
24
23
11
8
20
20
26
10
21
12
15
3
19
19
7
11
29
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

S301941

FITTING

2шт.

2

S301942

FITTING

2шт.

3

8605467

HOSE

1шт.

4

87582792

HYDRAULIC HOSE

1шт.

5

87582793

SCREW

1шт.

6

100080A1

O-RING,2mm Thk x 19mm ID, 70 Duro

1шт.

7

100080A1

O-RING,2mm Thk x 19mm ID, 70 Duro

1шт.

8

335625A1

O-RING,25mm ID x 3mm Width

2шт.

9

S301615

BANJO BOLT

1шт.

10

S301617

O-RING,2mm Thk x 13mm ID

1шт.

11

E135091

FITTING

7шт.

12

S301617

O-RING,2mm Thk x 13mm ID

7шт.

13

387620A1

HOSE

2шт.

14

8900129032

HOSE

2шт.

15

387621A1

HOSE

1шт.

16

387623A1

HOSE

1шт.

17

87582794

UNION

1шт.

18

87582795

HYD CONNECTOR

1шт.

19

335622A1

BANJO BOLT

4шт.

20

87582793

SCREW

4шт.

21

S301616

GASKET,2.5mm Thk x 18mm ID

7шт.

22

8603276

O-RING

1шт.

23

87582796

ORIFICE

1шт.

24

ZGAQ-03634

PIPE

1шт.

25

ZGAQ-00969

SCREW

1шт.

26

8603276

O-RING

1шт.

27

ZGAQ-03635

O-RING

1шт.

28

87582800

HYDRAULIC HOSE

1шт.

29

387625A1

CLAMP

1шт.

30

8605469

FITTING

1шт.
