(10.400.BE[01]) - RADIATOR

Запчасти Case 1221F (10.400.BE[01]) - RADIATOR (10) - ENGINE

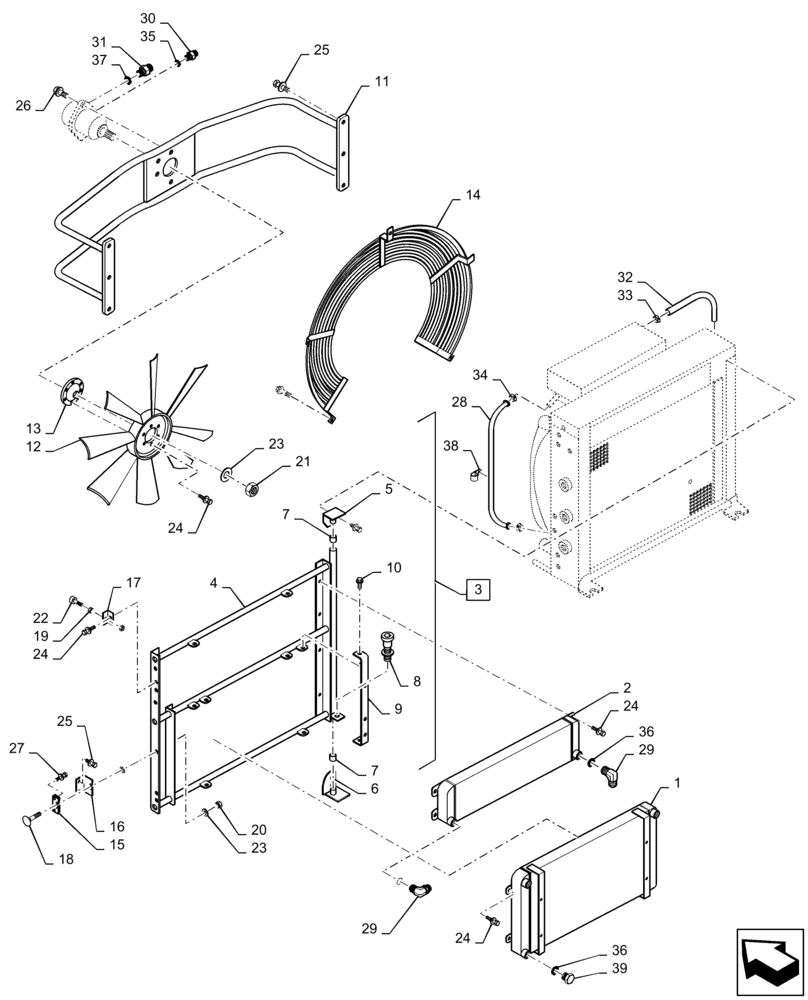

Схема запчастей Case 1221F - (10.400.BE[01]) - RADIATOR (10) - ENGINE
24
5
33
11
36
23
28
9
25
2
30
36
14
15
3
24
6
7
31
22
21
34
38
4
17
24
23
32
1
7
12
16
18
13
37
26
29
25
39
24
10
27
20
35
8
29
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

11LQ-35171

OIL COOLER

, Serial Range: -0005

1шт.

1

11LQ-35172

COOLER

, Start Serial: 0006

1шт.

2

11LQ-35040

COOLER

1шт.

3

11LQ-30705

HINGE

1шт.

4

11LQ-30715

BRACKET

1шт.

5

11LL-30750

HINGE

1шт.

6

11LK-30780

PLATE

1шт.

7

S741-242535

BUSHING

2шт.

8

11LK-30790

PLUNGER

1шт.

9

11LQ-31710

PLATE

1шт.

10

9846677

BOLT,M10 x 1.5 x 25mm, Cl 10.9

Bolt With Washer

4шт.

11

11LQ-35214

BRACKET

, Serial Range: -0005

1шт.

11

11LQ-35216

BRACKET

, Start Serial: 0006

1шт.

12

11LQ-90990

FAN

Fan Guard

1шт.

13

11LQ-35220

ADAPTER

1шт.

14

11LQ-35642

GUARD

, Serial Range: -0005

1шт.

14

11LQ-35643

GUARD

, Start Serial: 0006

1шт.

15

11LK-31750

LATCH

1шт.

16

11LK-31760

PLATE

1шт.

17

11LK-31770

PLATE

2шт.

18

71LD-80180

PIN

1шт.

19

86500689

NUT,M10 x 1.5, Cl 10

4шт.

20

S205-16100B

NUT

1шт.

21

11LL-35230

NUT

1шт.

22

71EH-13150

SILENTBLOC

2шт.

23

S441-160006

WASHER

3шт.

24

9846677

BOLT,M10 x 1.5 x 25mm, Cl 10.9

Bolt With Washer

23шт.

25

398792

SCREW,Hex, M12 x 25mm, Cl 10.9

Bolt With Washer

12шт.

26

S037-123556

BOLT

Bolt With Washer

2шт.

27

627-6025

BOLT,Hex, M6 x 1 x 25mm, Cl 10.9, Full Thd

Bolt With Washer

4шт.

28

P760-043200

HOSE

Rubber

1шт.

29

X520-110004

ELBOW

2шт.

30

X500-310003

HYD CONNECTOR

1шт.

31

X500-310004

HYD CONNECTOR

2шт.

32

P760-011070

HOSE

1шт.

33

S520-017000

HOSE CLAMP

2шт.

34

S572-400006

HOSE CLAMP

4шт.

35

S611-016001

O-RING

1шт.

36

S631-024001

O-RING

3шт.

37

S611-023001

O-RING

2шт.

38

31L7-10220

CLAMP

1шт.

39

P220-110106

PLUG

1шт.
