(10.216.AI) - FUEL TANK

Запчасти Case 1221F (10.216.AI) - FUEL TANK (10) - ENGINE

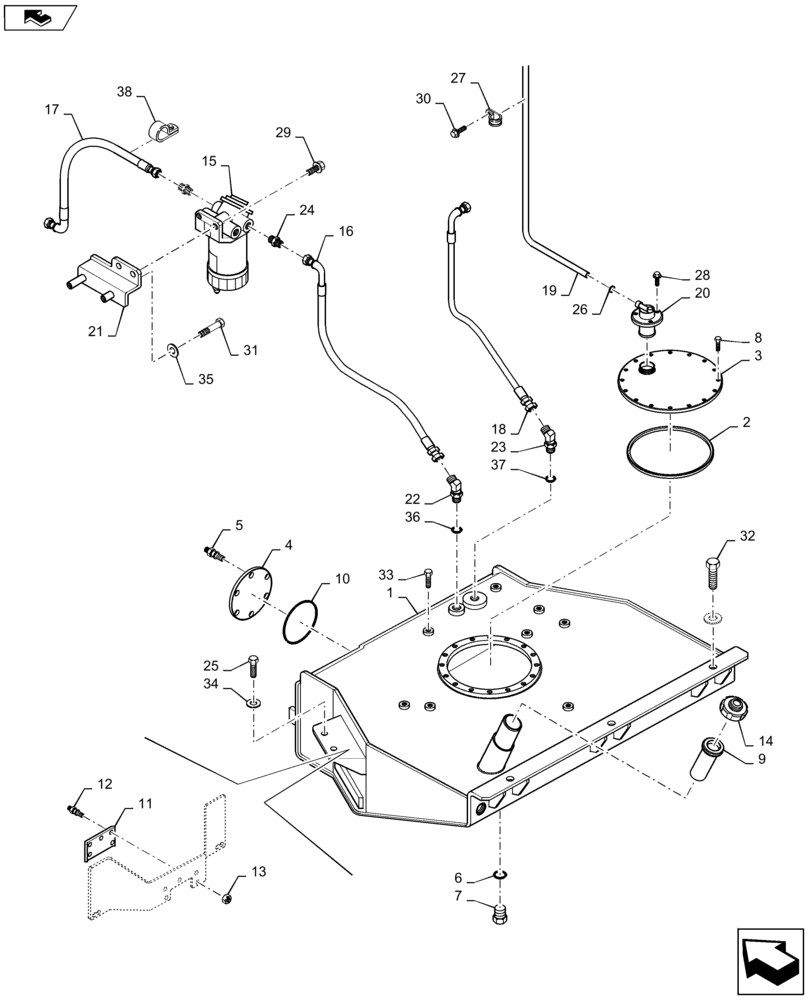

Схема запчастей Case 1221F - (10.216.AI) - FUEL TANK (10) - ENGINE
24
19
13
home
5
29
25
8
20
35
27
34
7
37
31
2
36
22
1
28
11
18
32
10
16
14
23
21
30
33
38
3
4
12
26
15
9
6
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

11LQ-20710CY

FUEL TANK

1шт.

2

14L1-02180

RUBBER SEAL

1шт.

3

11LM-26230CY

SHAFT

1шт.

4

31E3-4526CY

COVER

1шт.

5

9846677

BOLT,M10 x 1.5 x 25mm, Cl 10.9

Bolt With Washer

6шт.

6

S631-018001

O-RING

2шт.

7

P220-110104

PLUG

2шт.

8

43233

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd, Cl 10.9

Bolt With Washer

16шт.

9

31QA-02080

FILTER STRAINER

1шт.

10

S632-165001

O-RING

1шт.

11

11LB-20280

PLATE

1шт.

12

86505530

BOLT,Hex, M6 x 1 x 20mm, Cl 10.9, Full Thd

5шт.

13

S205-06100B

NUT,M8 x 1mm

5шт.

14

11LB-20050

CAP

1шт.

15

11LQ-20100

FUEL FILTER

For Pre-filter See 39

1шт.

16

11LQ-20541

FUEL HOSE

1шт.

17

11LQ-20521

FUEL HOSE

1шт.

18

11LQ-20530

FUEL HOSE

1шт.

19

11LQ-20151

AIR HOSE

1шт.

20

11FA-50300

VALVE

1шт.

21

11LQ-20123

PLATE

1шт.

22

P030-110003

ELBOW

1шт.

23

P030-110002

45 ELBOW

1шт.

24

11LQ-20550

HYD CONNECTOR

2шт.

25

S017-16045D

HEX SOC SCREW

4шт.

26

S571-140002

CLAMP

1шт.

27

515-23143

CLAMP,9/16", Insul, 3/8" Bolt

1шт.

28

S131-051546

CAPTIVE WASHER SCREW

3шт.

29

S037-103556

BOLT

2шт.

30

S037-101556

BOLT

1шт.

31

S017-100756

HEX SOC SCREW

2шт.

32

S017-16060D

HEX SOC SCREW

3шт.

33

S017-16020D

BOLT

2шт.

34

S441-160006

WASHER

7шт.

35

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

2шт.

36

S631-018001

O-RING

1шт.

37

S631-014001

O-RING

1шт.

38

31L7-10200

CLAMP,25mm ID

1шт.

39

11LQ-20140

ELEMENT

1шт.
