(50.104.AO) - CAB VENT DUCT

Запчасти Case 1221F (50.104.AO) - CAB VENT DUCT (50) - CAB CLIMATE CONTROL

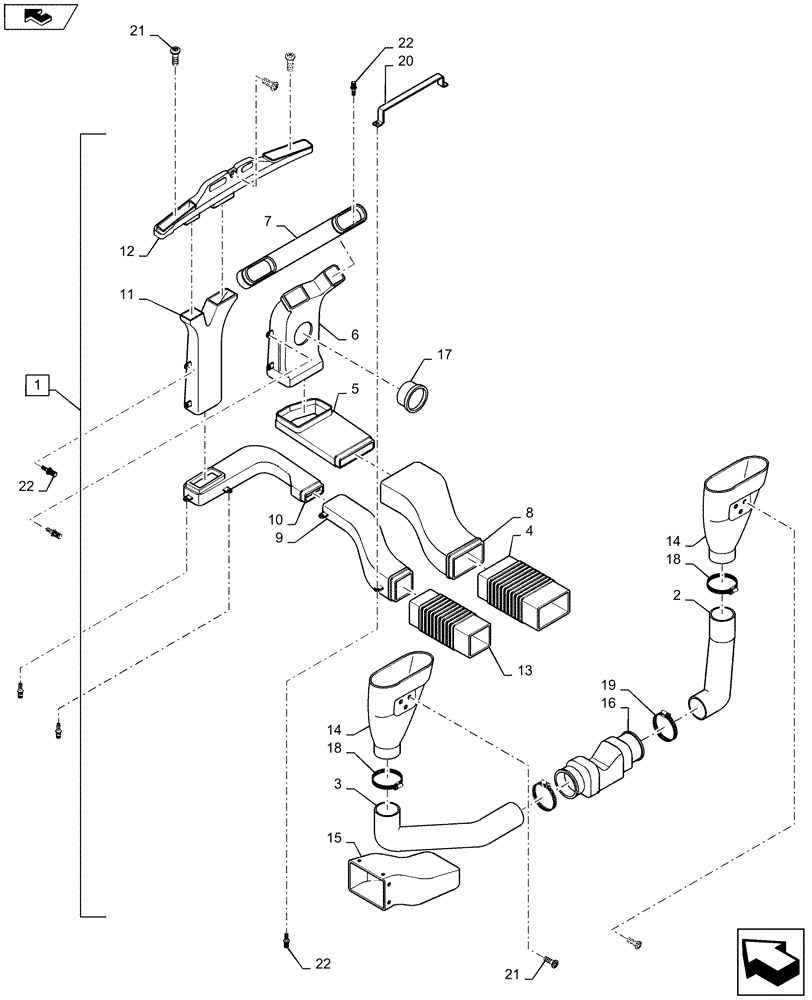

Схема запчастей Case 1221F - (50.104.AO) - CAB VENT DUCT (50) - CAB CLIMATE CONTROL
21
22
home
14
20
19
15
17
9
8
12
4
3
5
21
7
18
1
18
11
22
16
10
13
14
2
22
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71LM-31004

DUCT

Sub Assy, Incl 2 - 19

1шт.

2

71LM-28093

DUCT

Right Hand Gear

1шт.

3

71LM-28103

DUCT

Left Hand Gear

1шт.

4

71LM-31113

DUCT

Duct

1шт.

5

71LM-31123

DUCT

Duct

1шт.

6

71LM-31133

DUCT

Duct

1шт.

7

71LM-31143

DUCT

Duct

1шт.

8

71LM-31153

DUCT

Duct

1шт.

9

71LM-31213

DUCT

Duct

1шт.

10

71LM-31223

DUCT

Duct

1шт.

11

71LM-31233

DUCT

Duct

1шт.

12

71LM-31243

DUCT

Duct

1шт.

13

71LM-31253

DUCT

Duct

1шт.

14

71LM-31313

DUCT

Rear Hand Gear

2шт.

15

71LM-31414

DUCT

Inlet

1шт.

16

71Q6-22280

DUCT

Vent

1шт.

17

71Q6-22400

NOZZLE

Air Nozzle

2шт.

18

214-1488

HOSE CLAMP,130.05mm - 152.4mm

Hose Clamp

2шт.

19

L18331

CABLE TIE,375.9mm L, Nylon, Black

Band Clamp

2шт.

20

71LM-28182

CLAMP

Duct Clamp

1шт.

21

S002-060166

SCREW

TrushHead

7шт.

22

43233

BOLT,Hex, M8 x 1.25 x 20mm, Full Thd, Cl 10.9

Bolt With Washer

26шт.
