(35.738.AA) - BOOM, CYLINDER

Запчасти Case 1221F (35.738.AA) - BOOM, CYLINDER (35) - HYDRAULIC SYSTEMS

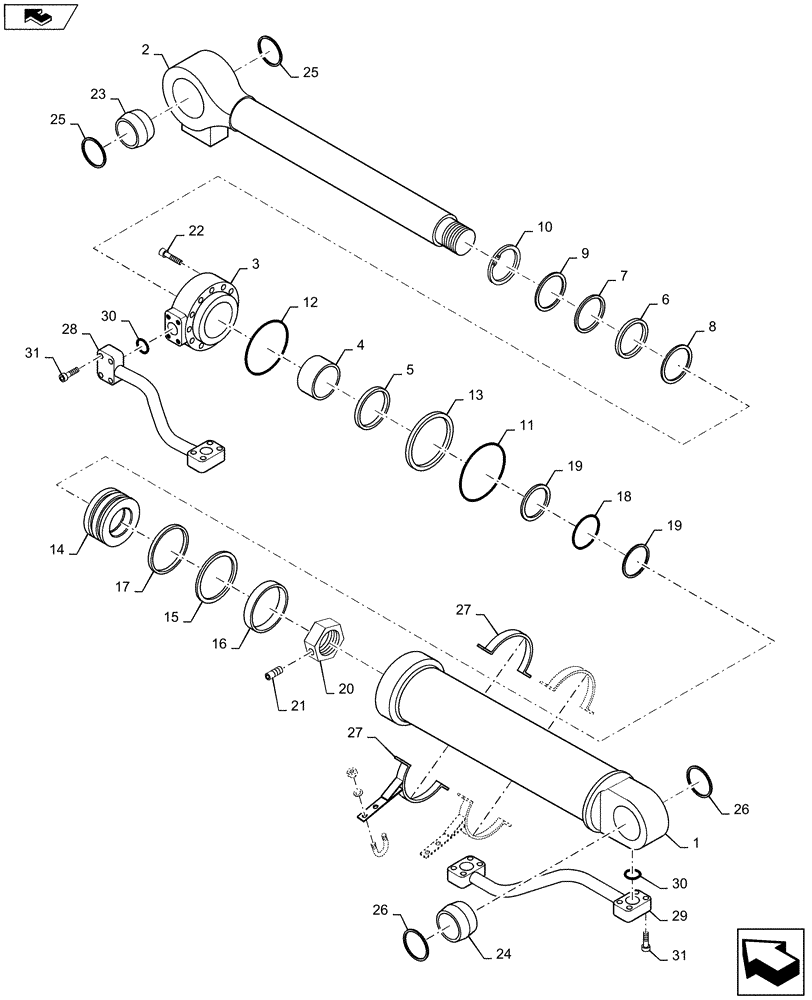

Схема запчастей Case 1221F - (35.738.AA) - BOOM, CYLINDER (35) - HYDRAULIC SYSTEMS
11
19
20
13
31
10
25
22
14
2
7
28
21
27
3
30
1
19
home
8
26
18
23
27
9
15
30
4
16
17
26
6
12
29
24
25
31
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31Y2-12161

TUBE

LH

1шт.

1

31Y2-12960

TUBE

LH

1шт.

1

31Y2-12171

TUBE

RH

1шт.

1

31Y2-12970

TUBE

RH

1шт.

2

31Y2-12201

ROD

1шт.

2

31Y2-13010

ROD

1шт.

3

31Y2-10810

GLAND

1шт.

4

S731-075040

BUSHING

1шт.

5

Y191-081000

RING

Snap

1шт.

6

Y220-075011

SEAL

Rod

1шт.

7

Y180-075020

BACK-UP RING

1шт.

8

Y240-075013

RING

Buffer

1шт.

9

Y110-075011

RING

1шт.

10

Y190-089000

RING

1шт.

11

S632-140004

O-RING

1шт.

12

S631-130004

O-RING

1шт.

13

31YC-BP130

BACK-UP RING

1шт.

14

31Y2-10820

PISTON

1шт.

15

Y450-140000

SEAL

1шт.

16

Y310-140203

RING

2шт.

17

Y440-140000

RING

2шт.

18

S632-060004

O-RING

1шт.

19

S642-060003

BACK-UP RING

2шт.

20

31YC-68030

LOCK NUT

1шт.

21

S114-080144

SCREW

1шт.

22

379280

BOLT,Hex, M16 x 2 x 65mm, Cl 10.9, Full Thd

12шт.

23

31YC-13070

BUSHING

1шт.

24

31YC-13260

BUSHING

1шт.

25

Y000-090000

SEAL

2шт.

26

S700-095208

SEAL

2шт.

27

31Y2-12280

CLAMP

2шт.

28

31Y2-12300

PIPE

1шт.

28

31Y2-13040

PIPE

1шт.

28

31Y2-12310

PIPE

1шт.

28

31Y2-13050

PIPE

1шт.

29

31Y2-09450CY

PIPE

1шт.

29

31Y2-09460CY

PIPE

1шт.

30

Y171-024004

O-RING

2шт.

31

S107-100554

BOLT

8шт.
