(50.200.02) - AIR CONDITIONING

Запчасти Case 1121F (50.200.02) - AIR CONDITIONING (50) - CAB CLIMATE CONTROL

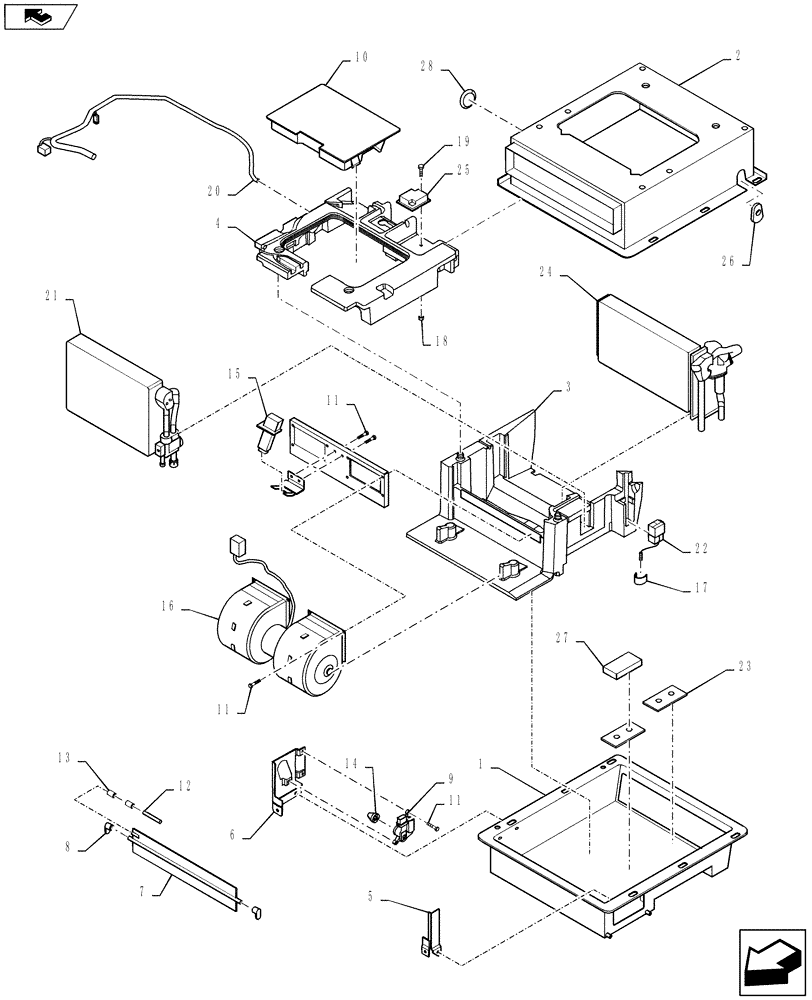

Схема запчастей Case 1121F - (50.200.02) - AIR CONDITIONING (50) - CAB CLIMATE CONTROL
19
8
16
20
11
13
6
15
2
home
24
14
10
1
22
27
5
17
26
4
12
25
3
9
7
18
28
11
11
23
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87529453

BOX

Lower

1шт.

2

87472438

BOX

Upper

1шт.

3

87474170

SHIELD

Lower

1шт.

4

87472439

BOX

Upper

1шт.

5

NSS

NOT SOLD SEPARAT

RH Fastening Bracket

1шт.

6

NSS

NOT SOLD SEPARAT

LH Fastening Bracket

1шт.

7

87643958

FLAP

Recirculation

1шт.

8

87643957

BUSHING

For Recirculation Flap

2шт.

9

87528689

ACTUATOR

1шт.

10

87529462

COVER

Inspection Trapdoor

1шт.

11

NSS

NOT SOLD SEPARAT

Screw 4x40

13шт.

12

87472436

TIE-ROD

Used With 87472437

1шт.

13

87643955

BUSHING

2шт.

14

87472437

LEVER

1шт.

15

87528688

RESISTOR

1шт.

16

84192331

BLOWER ASSY.

Electric Fan

1шт.

17

87577360

SPRING CLIP

1шт.

18

NSS

NOT SOLD SEPARAT

Nut Plastic

2шт.

19

NSS

NOT SOLD SEPARAT

Screw 2x16

2шт.

20

84192332

WIRE HARNESS

TC; See Figure 50.200.04

1шт.

20

84384246

WIRE HARNESS

HVT; See Figure 50.200.04

1шт.

21

87529493

EVAPORATOR

1шт.

22

87529621

THERMOSTATIC SWITCH,Air Conditioning

1шт.

23

87728778

SEAL

1шт.

24

87475866

RADIATOR

Heater; See Figure 50.200.02 (01)

1шт.

25

87529487

SOLENOID

1шт.

26

87476710

GROMMET

Cable

1шт.

27

87728777

SEAL

1шт.

28

87472441

PLUG

1шт.
