(35.128.04[01]) - VALVE ASSEMBLY - JOYSTICK CONTROL, 1 LEVER

Запчасти Case 1121F (35.128.04[01]) - VALVE ASSEMBLY - JOYSTICK CONTROL, 1 LEVER (35) - HYDRAULIC SYSTEMS

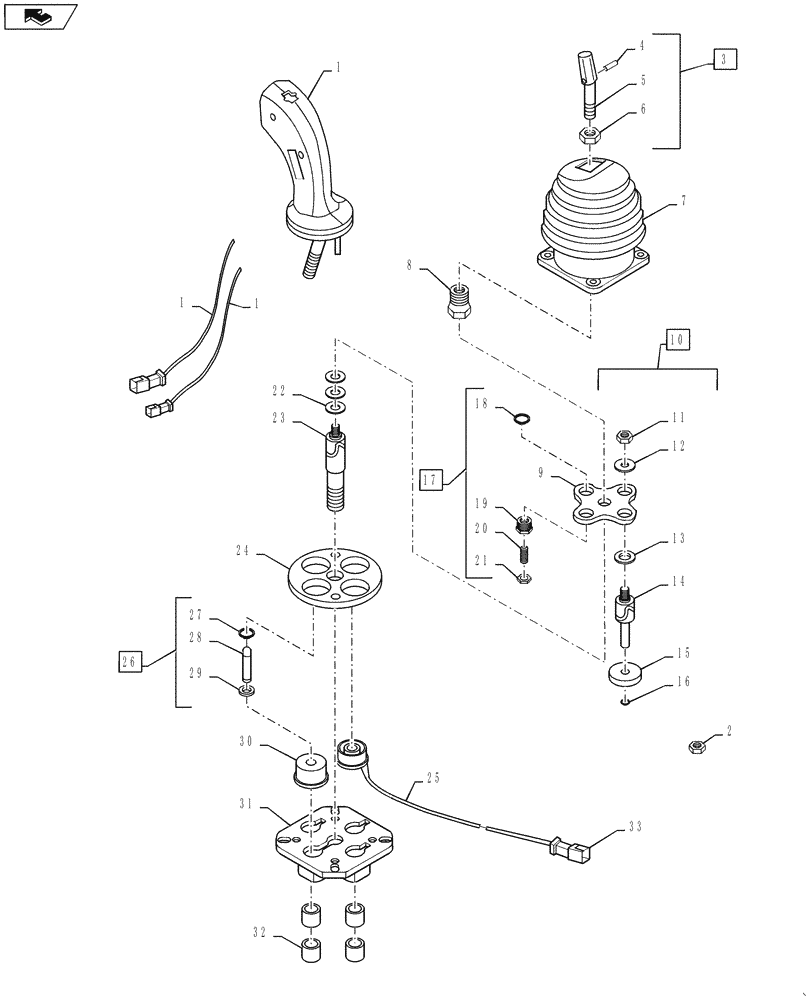

Схема запчастей Case 1121F - (35.128.04[01]) - VALVE ASSEMBLY - JOYSTICK CONTROL, 1 LEVER (35) - HYDRAULIC SYSTEMS
19
25
11
13
28
1
4
6
21
9
5
26
14
33
30
1
24
29
7
23
2
27
3
16
31
32
8
17
12
10
18
22
home
20
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87372088

JOYSTICK

Joystick

1шт.

2

410566A1

LOCK NUT

Locking

1шт.

3

410108A1

KIT

Joystick; Includes Refs. 4 - 6

1шт.

4

NSS

NOT SOLD SEPARAT

Pin, Lock

1шт.

5

NSS

NOT SOLD SEPARAT

Lever

1шт.

6

829-1412

NUT,M12, Cl 10.9

1шт.

7

84123236

BOOT

Square Top

1шт.

8

8604528

LOCK NUT

Locking

1шт.

9

8604529

BRACKET

Detent Cardan

1шт.

10

8604530

KIT

Shaft Detent; Includes Refs. 11 - 16

3шт.

11

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

12

NSS

NOT SOLD SEPARAT

Washer

1шт.

13

NSS

NOT SOLD SEPARAT

Washer

1шт.

14

NSS

NOT SOLD SEPARAT

Shaft

1шт.

15

NSS

NOT SOLD SEPARAT

Armature

1шт.

16

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

17

8604531

KIT

Non-Detent Plunger; Includes Refs. 18 - 21

1шт.

18

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

19

NSS

NOT SOLD SEPARAT

Screw

1шт.

20

NSS

NOT SOLD SEPARAT

Screw

1шт.

21

NSS

NOT SOLD SEPARAT

Nut

1шт.

22

8604532

SHIM

Set of Three

1шт.

23

8604533

SHAFT

1шт.

24

8604534

FLANGE

1шт.

25

8604535

SOLENOID

24V

1шт.

26

8604536

REPAIR KIT

Plunger; Includes Refs. 27 - 29

1шт.

27

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

28

NSS

NOT SOLD SEPARAT

Plunger

1шт.

29

NSS

NOT SOLD SEPARAT

Washer

1шт.

30

8604537

GUIDE

Plunger

1шт.

31

8604538

BRACKET

1шт.

32

8604539

BUSHING

Set of Four

1шт.

33

8604527

KIT

6 Pin Deutsch Connector

1шт.
