Запчасти Case 1021F (90.600.01) - CAB AND CANOPY SKIRT (90) - PLATFORM, CAB, BODYWORK AND DECALS

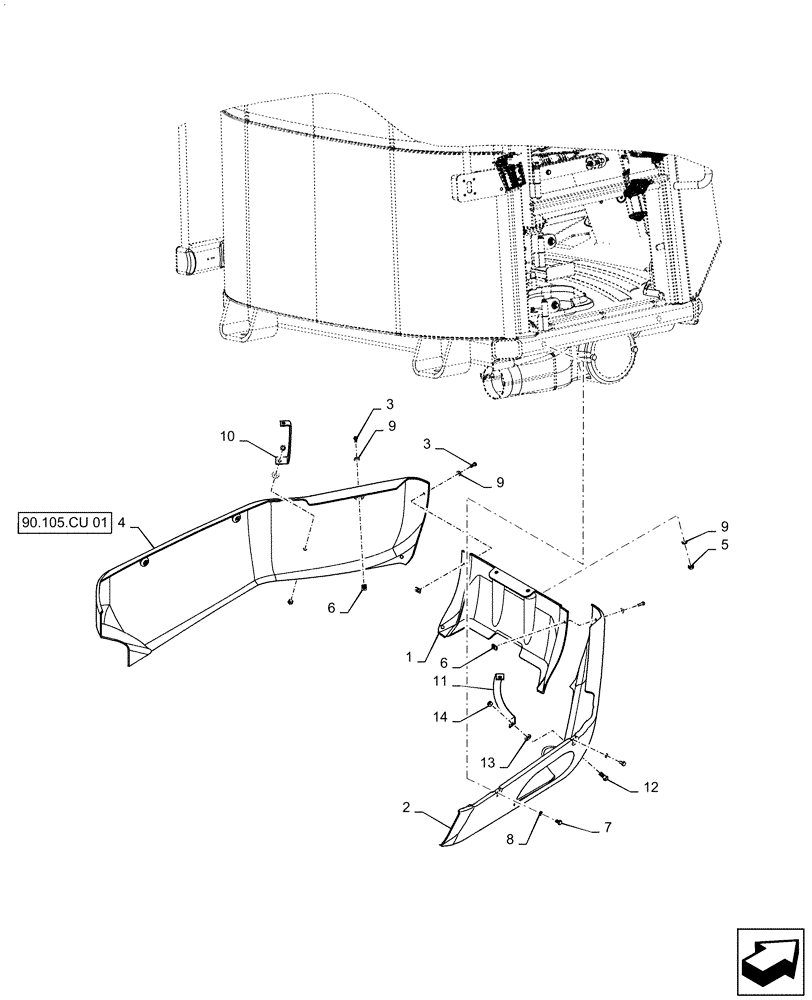

Схема запчастей Case 1021F - (90.600.01) - CAB AND CANOPY SKIRT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.105.cu 01
5
4
9
8
9
9
12
3
2
1
13
3
7
6
14
10
6
11

Артикул

Название

Примечание

Количество

1

84473646

SKIRT

Front

1шт.

2

84357739

SKIRT

Right

1шт.

3

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

6шт.

4

84357741

SKIRT

Left

1шт.

5

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

6

833-40408

NUT,M8, U

6шт.

7

87547661

BOLT,Hex, M10 x 16mm, Cl 10.9, Full Thd

4шт.

8

432444A1

SPACER

4шт.

9

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

Retainer

8шт.

10

84548540

BRACKET

Left

1шт.

11

84548541

BRACKET

Right

1шт.

12

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

2шт.

13

87376144

WASHER,13mm ID x 28mm OD x 5mm Thk

2шт.

14

829-1412

NUT,M12, Cl 10.9

2шт.

Выбрано товаров: 14
