(09-34) - FENDERS, FRONT - P.I.N. N8F203764 AND AFTER

Запчасти Case 921E (09-34) - FENDERS, FRONT - P.I.N. N8F203764 AND AFTER (09) - CHASSIS

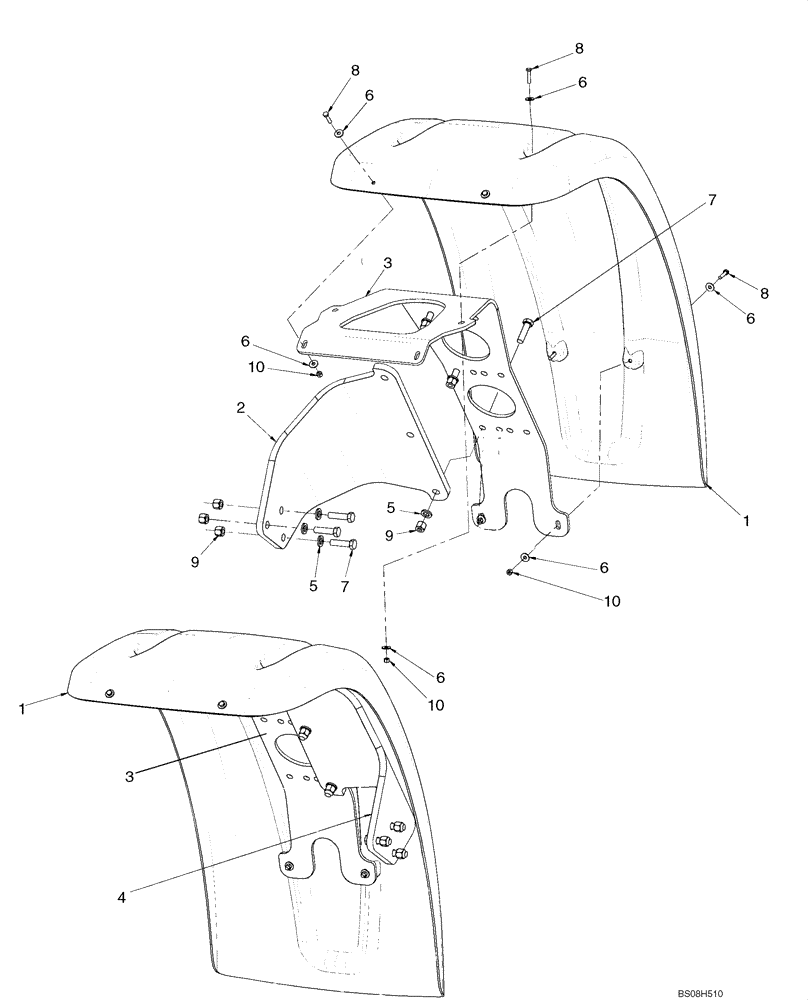

Схема запчастей Case 921E - (09-34) - FENDERS, FRONT - P.I.N. N8F203764 AND AFTER (09) - CHASSIS
6
6
3
6
3
9
6
1
10
2
6
5
1
9
6
5
8
8
10
4
8
7
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

P.I.N. N8F203764 And After

1шт.

1

87610930

FRONT FENDER

2шт.

2

87576296

BRACKET

LH Fender

1шт.

3

87676688

BRACKET

Fender Support

2шт.

4

87576297

BRACKET

RH Fender

1шт.

5

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

12шт.

6

895-25008

WASHER,9mm ID x 24mm OD x 2mm Thk

24шт.

7

827-16060

BOLT,Hex, M16 x 2 x 60mm, Cl 10.9

12шт.

8

627-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9, Full Thd

12шт.

9

832-10416

NUT,M16 x 2, Cl 8

12шт.

10

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.
