(09-26) - SOUNDPROOFING - REAR CHASSIS

Запчасти Case 921E (09-26) - SOUNDPROOFING - REAR CHASSIS (09) - CHASSIS

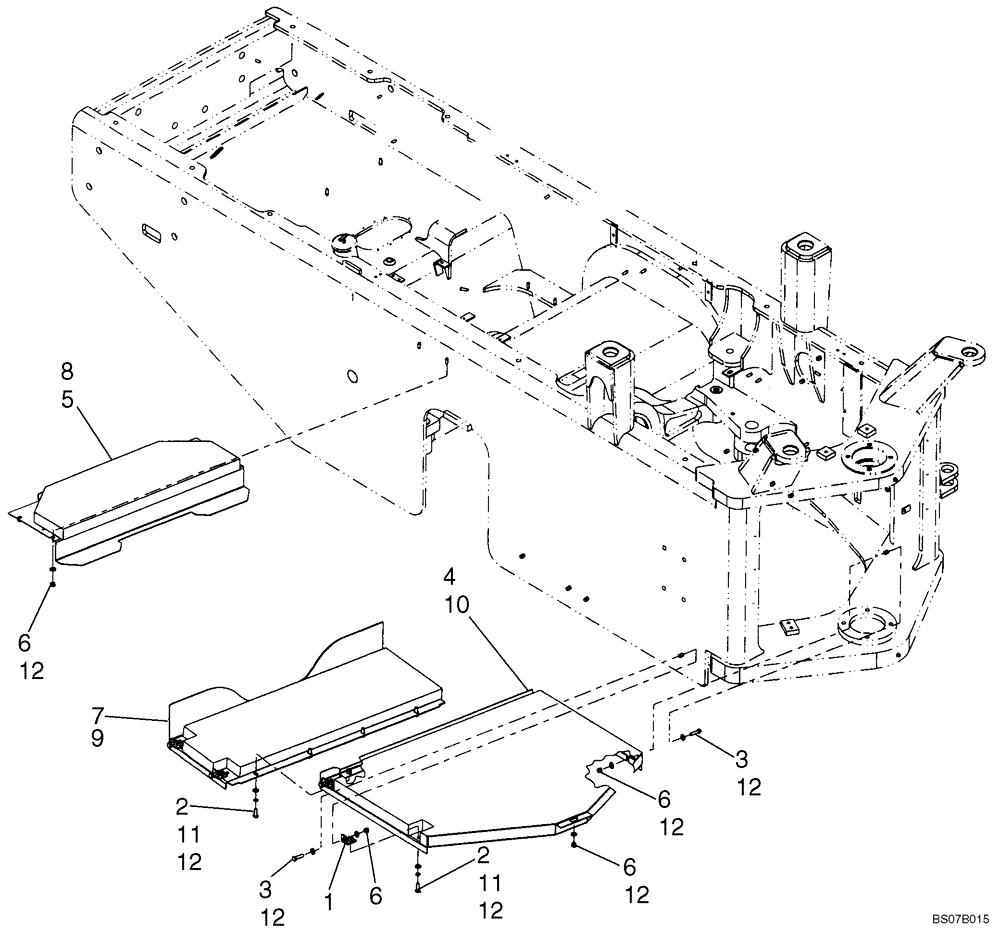

Схема запчастей Case 921E - (09-26) - SOUNDPROOFING - REAR CHASSIS (09) - CHASSIS
5
11
7
12
8
12
2
3
12
6
6
4
12
11
12
1
2
12
3
10
9
2
12
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87567850

ANGLE

BRACKET

4шт.

2

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

8шт.

3

627-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

8шт.

4

224263A1

INSULATOR

1шт.

5

224265A1

INSULATOR

1шт.

6

832-10410

NUT,M10 x 1.5, Cl 8

14шт.

7

232133A1

INSULATOR

1шт.

8

386732A1

FOAM INSULATION

1шт.

9

320427A1

PLATE

1шт.

10

87567849

PLATE

1шт.

11

892-11010

LOCK WASHER,M10

8шт.

12

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

29шт.
