(09-04) - CONTROL - BUCKET HEIGHT AND RETURN-TO-TRANSPORT (XR LOADER)

Запчасти Case 921E (09-04) - CONTROL - BUCKET HEIGHT AND RETURN-TO-TRANSPORT (XR LOADER) (09) - CHASSIS

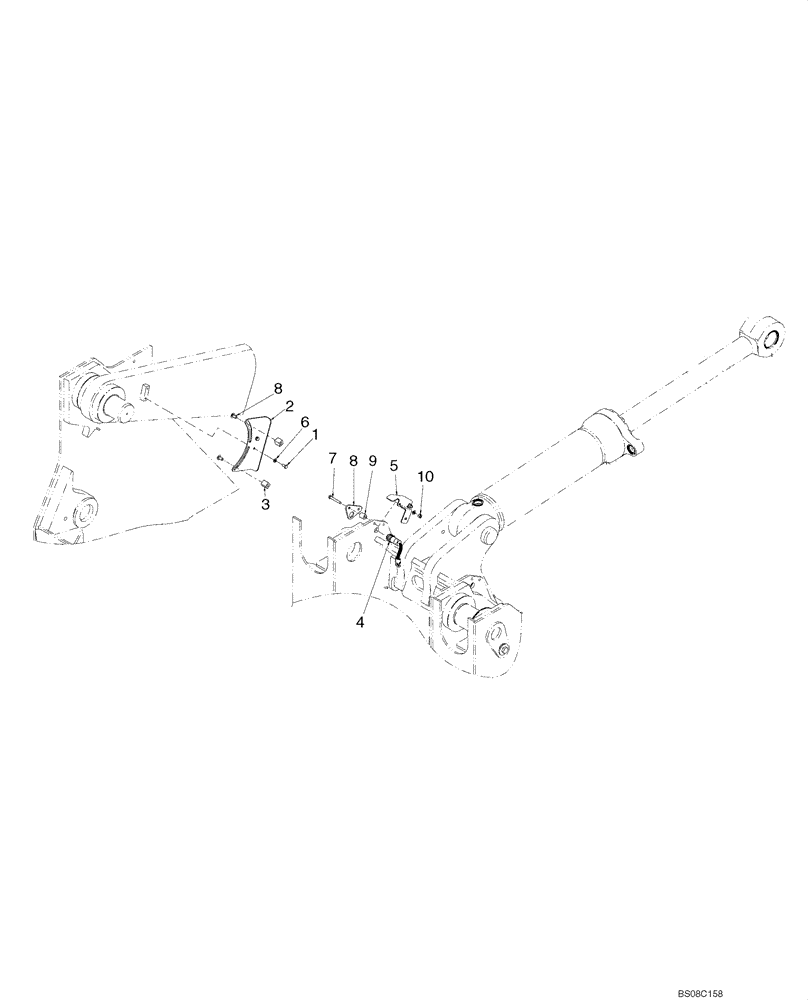

Схема запчастей Case 921E - (09-04) - CONTROL - BUCKET HEIGHT AND RETURN-TO-TRANSPORT (XR LOADER) (09) - CHASSIS
3
7
1
8
5
2
10
6
4
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

1шт.

2

87694569

PLATE

Target Mounting

1шт.

3

87437102

BLOCK

3шт.

4

1546498C1

SWITCH

1шт.

5

87551335

COVER

Proximity Switch

1шт.

6

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

7

827-10070

BOLT,Hex, M10 x 1.5 x 70mm, Cl 10.9

2шт.

8

87534446

BRACKET

Proximity Switch

1шт.

9

87532054

SPACER

2шт.

10

832-10410

NUT,M10 x 1.5, Cl 8

2шт.
