(06-18A) - AXLE, FRONT - HOUSING

Запчасти Case 921E (06-18A) - AXLE, FRONT - HOUSING (06) - POWER TRAIN

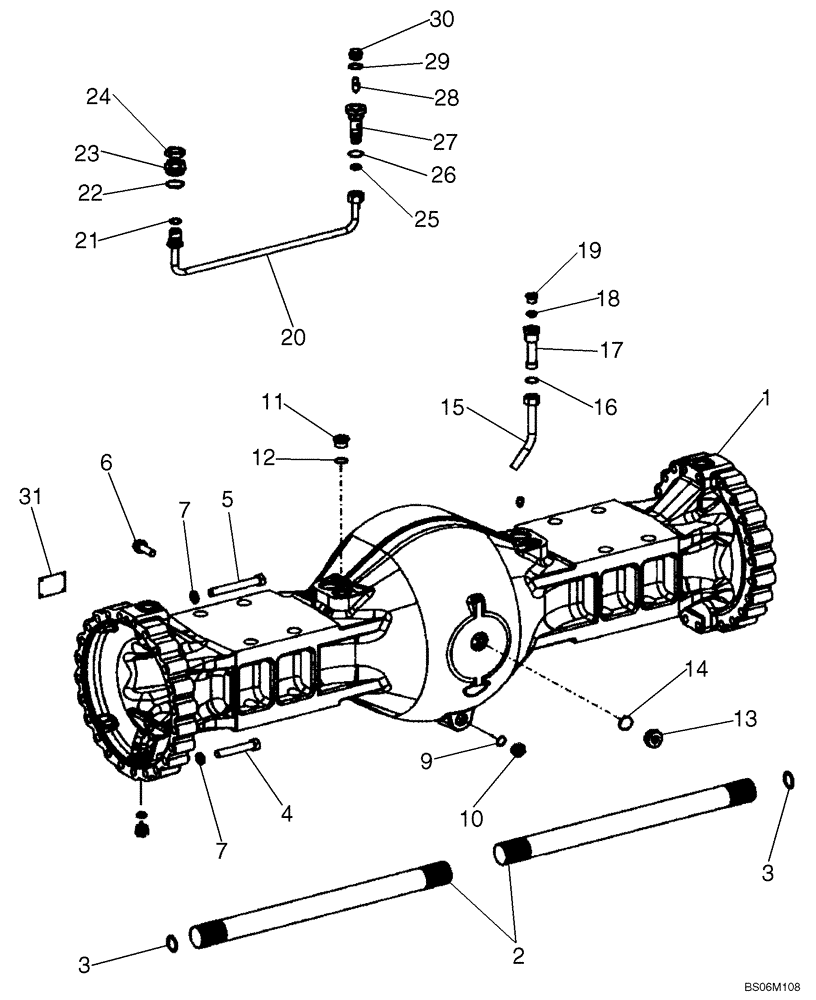

Схема запчастей Case 921E - (06-18A) - AXLE, FRONT - HOUSING (06) - POWER TRAIN
1
30
27
7
26
24
18
21
3
23
7
29
5
15
3
20
4
31
13
25
16
2
11
22
28
12
17
19
6
14
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87357475

AXLE

Front; Incl. Refs. 1-31, Includes Parts on Figures 06-18A - 06-20, 07-03, 07-03A

1шт.

87474791R

REMAN-FRONT AXLE

1шт.

87474791C

CORE-FRONT AXLE 4WD

Return Number

1шт.

1

384528A2

AXLE

Casing

1шт.

2

384529A1

AXLE SHAFT

2шт.

3

8605309

SHIM,0.60mm Thk

2шт.

3

8605310

SHIM,1.00mm Thk

2шт.

3

8605311

SHIM,1.60mm Thk

2шт.

3

8605312

SHIM,2.00mm Thk

2шт.

3

8605313

SHIM,2.50mm Thk

Axle Shaft

2шт.

4

934957R1

BOLT

40шт.

5

384403A1

BOLT

8шт.

6

384510A1

SCREW

18шт.

7

A48928

WASHER

48шт.

9

A52097

O-RING,2mm Thk x 21mm ID

3шт.

10

384281A1

PLUG

3шт.

11

8603201

BREATHER

1шт.

12

8603256

PLUG

1шт.

13

87521402

PLUG

1шт.

14

8605636

O-RING,2.2mm Thk x 33mm ID

1шт.

15

87588271

PIPE

1шт.

16

A52368

SEAL

1шт.

17

87588270

HYD CONNECTOR

1шт.

18

100080A1

O-RING,2mm Thk x 19mm ID, 70 Duro

1шт.

19

934025R1

PLUG,Hex Soc, M22 x 1.5

1шт.

20

87436740

TUBE

2шт.

21

716582R1

O-RING

2шт.

22

A52096

O-RING,2.5mm Thk x 38mm ID

2шт.

23

8603696

FITTING

2шт.

24

384527A1

NUT

2шт.

25

384283A1

FITTING

2шт.

26

81284C1

O-RING,2.2mm Thk x 33mm ID

2шт.

27

384282A1

FITTING

2шт.

28

3222214R1

VALVE

2шт.

29

8603799

RING

1шт.

30

8603210

PLUG

1шт.

31

NSS

NOT SOLD SEPARAT

TYPE PLATE

1шт.
