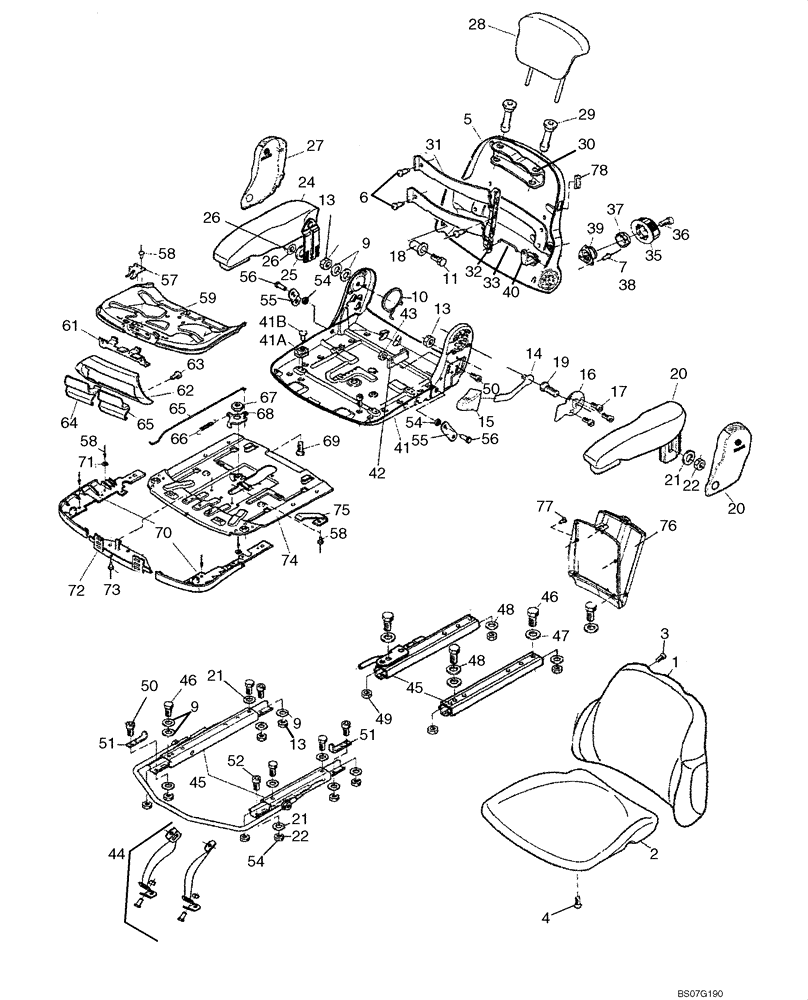

Запчасти Case 821E (09-43) - SEAT ASSY, AIR SUSPENSION (09) - CHASSIS

REF

INSTRUCTION

UPPER SEAT ASSEMBLY, AIR

1шт.

87398040

SEAT ASSY.

Incl. Refs 1 - 78 , Incl. Parts on Figure 09-44

1шт.

1

84336468

CUSHION

Backrest; Incl. Ref. 3

1шт.

2

87584097

SEAT BACK

Seat; Incl. Ref. 4

1шт.

3

82034997

SCREW,M5 x 25mm

4шт.

4

82034997

SCREW,M5 x 25mm

4шт.

71491410

FRAME

Backrest, Incl. 5 - 7

1шт.

5

NSS

NOT SOLD SEPARAT

Cover

1шт.

6

85811351

RIVET

3шт.

7

47124903

RIVET

3шт.

71491411

KIT

Hardware; Backrest Adjustment; Incl. 9 - 19

1шт.

9

82034881

WASHER,8.4mm ID

2шт.

10

87567527

SPRING SEAT

Leg, RH

1шт.

11

87583729

SPECIAL BOLT

Hex M8 x 40

1шт.

12

82034894

SCREW,M8 x 1.25 x 1.25mm

M8 x 16

2шт.

13

87583748

NUT

NUT

2шт.

14

345749A1

LEVER

1шт.

15

345752A1

HANDLE

1шт.

16

345753A1

PLATE

1шт.

17

345754A1

SCREW

M6 x 10

3шт.

18

85811352

TUBE

Bushing

1шт.

19

345776A1

SCREW

M8 x 18

1шт.

20

87583757

ARMREST

Left Hand; Incl. 21, 22

1шт.

21

9960692

WASHER

6шт.

22

85817458

NUT

6шт.

23

87584704

COVER

Left Hand

1шт.

24

87583762

ARMREST

Right Hand; Incl. 25, 26

1шт.

25

9960692

WASHER

1шт.

26

85817458

NUT

1шт.

27

87583731

COVER

Right Hand

1шт.

28

87583747

EXTENSION

Incl. 29

1шт.

29

85811350

BUSHING

2шт.

30

NSS

NOT SOLD SEPARAT

Retainer

1шт.

82034963

SUPPORT

Lumbar; Incl. 31 - 40

1шт.

31

82034969

PLATE

Lumbar

2шт.

32

82034910

PLATE

1шт.

33

82034909

ROD

1шт.

34

85811351

RIVET

3шт.

35

82034964

HANDLE

Incl. 36

1шт.

36

82034917

SCREW,M6 x 10mm

M6 x 10

1шт.

37

82034916

PAWL

1шт.

38

47124903

RIVET

3шт.

39

82034911

BRAKE

1шт.

40

82034912

CARRIER

1шт.

41

87584099

PAN

Seat, Incl. 41A, 41B

1шт.

41a

82034921

GUIDE

4шт.

41b

82034923

RIVET

4шт.

42

87583739

STOP

1шт.

43

85817458

NUT

1шт.

44

87545658

KIT

Tether Belt

1шт.

45

345783A1

RAIL ASSY.

Seat Slide Rails

1шт.

46

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

47

9960692

WASHER

3шт.

48

82034881

WASHER,8.4mm ID

4шт.

49

87583748

NUT

Hex M8; If Used

4шт.

49

85817458

NUT

M8, If Used

4шт.

50

82034894

SCREW,M8 x 1.25 x 1.25mm

M8 x 16, If Used

4шт.

50

82034893

SCREW,M8 x 1.25 x 1.25mm

If Used

4шт.

51

87583737

STOP

Slide Rail

2шт.

52

85817467

SCREW,M8 x 1.25 x 1.25mm

3шт.

53

87583752

NUT

If Used

4шт.

54

82035064

TUBE

2шт.

55

87583738

BRACKET

2шт.

56

87583755

SPECIAL BOLT

2шт.

82034949

PLATE

Incl. 57 - 60

1шт.

57

82034947

SHEET

Incl. 58 (1)

1шт.

58

82034897

RIVET

7шт.

59

NSS

NOT SOLD SEPARAT

Plate

1шт.

60

82034997

SCREW,M5 x 25mm

Not Illustrated

4шт.

61

82034919

LATCH

Seat

1шт.

62

82034961

COVER

Incl. Ref. 63

1шт.

63

85819815

SCREW,M5 x 16mm

2шт.

64

82034962

HANDLE

Incl. 65

1шт.

65

82034912

CARRIER

1шт.

82034944

LEVER

Incl. 66 - 69

1шт.

66

82034888

SPRING

2шт.

67

82034900

BUSHING

1шт.

68

NSS

NOT SOLD SEPARAT

Plate

1шт.

69

82034901

SCREW,M8 x 1.25 x 1.25mm

1шт.

82034952

COVER

Side Cover Kit, Incl. 58 (4), 71

1шт.

70

NSS

NOT SOLD SEPARAT

Cover

1шт.

71

85817489

WASHER

4шт.

82034945

BRACKET

Kit, Incl. 72, 73

1шт.

72

NSS

NOT SOLD SEPARAT

Bracket

1шт.

73

85811353

RIVET

4шт.

82034948

PLATE

Adjustable Seat Kit, Incl. 58 (2), 74, 75; Also Incl. 82034945, Bracket Kit

1шт.

74

NSS

NOT SOLD SEPARAT

1шт.

75

82034920

SHEET

1шт.

82034977

PLASTIC CASE

Kit, Incl. Refs 76, 77

1шт.

76

NSS

NOT SOLD SEPARAT

Plastic Case

1шт.

77

87583748

NUT

M4 x 8

5шт.

78

82034958

COVER

Seat Heat

1шт.
