(09-20) - FENDERS, FRONT - STANDARD - ASN N8F203753

Запчасти Case 821E (09-20) - FENDERS, FRONT - STANDARD - ASN N8F203753 (09) - CHASSIS

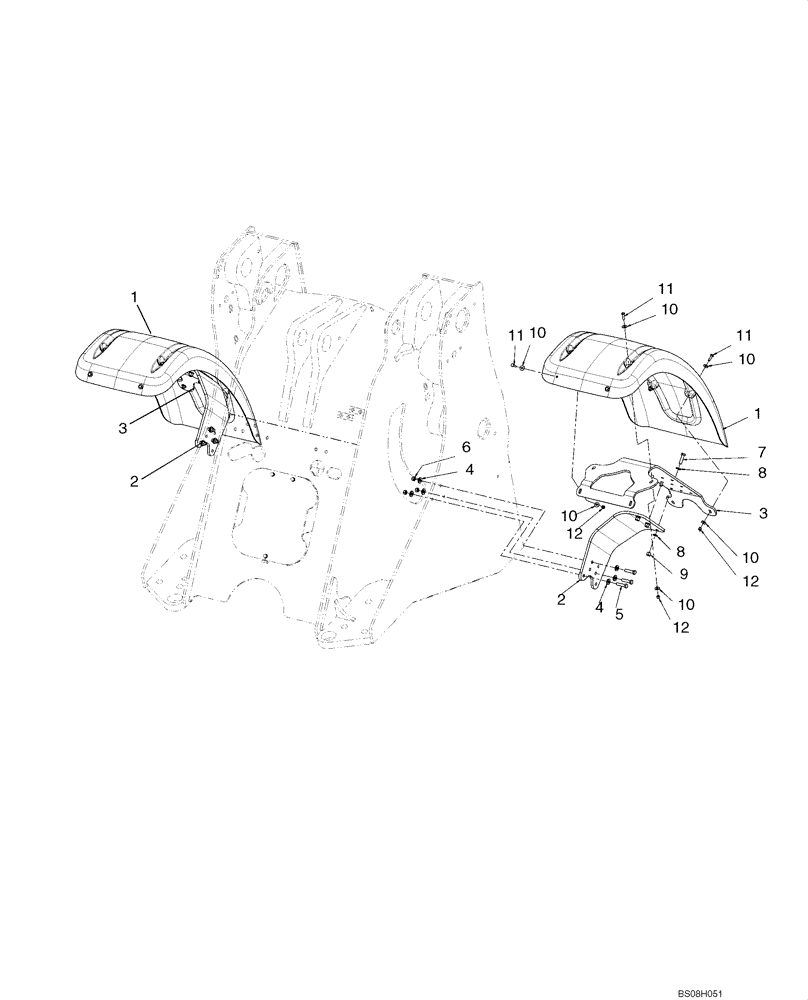

Схема запчастей Case 821E - (09-20) - FENDERS, FRONT - STANDARD - ASN N8F203753 (09) - CHASSIS
2
10
4
2
10
5
1
11
10
11
7
11
8
8
10
4
12
3
2
12
1
10
6
9
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87355957

FENDER

Front, Standard

2шт.

2

87653070

BRACKET

Fender

1шт.

3

87653074

BRACKET

Fender Support

1шт.

4

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

12шт.

5

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

6шт.

6

829-1412

NUT,M12, Cl 10.9

6шт.

7

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

6шт.

8

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

12шт.

9

832-10412

NUT,M12 x 1.75, Cl 8

6шт.

10

895-25008

WASHER,9mm ID x 24mm OD x 2mm Thk

24шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

12шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.
