(06-50A) - AXLE, REAR - HUB, DISC BRAKES - P.I.N. N8F203870 AND AFTER

Запчасти Case 821E (06-50A) - AXLE, REAR - HUB, DISC BRAKES - P.I.N. N8F203870 AND AFTER (06) - POWER TRAIN

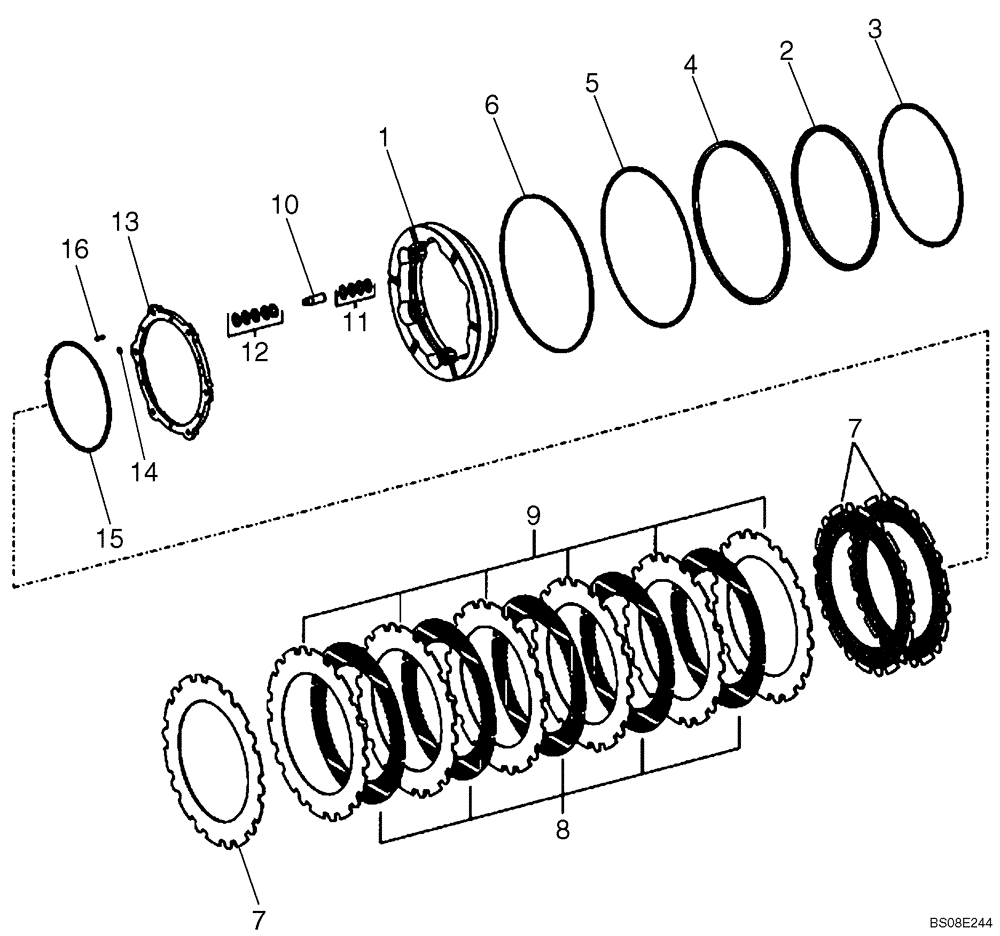

Схема запчастей Case 821E - (06-50A) - AXLE, REAR - HUB, DISC BRAKES - P.I.N. N8F203870 AND AFTER (06) - POWER TRAIN
13
3
7
2
6
5
12
9
14
15
7
10
11
8
4
1
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87568458

REAR AXLE

Incl. Parts On Figures 06-47 - 06-49, 06-50A, 06-50B; P.I.N. N8F203870 And After

1шт.

87568458R

REMAN-REAR AXLE

821E P.I.N. N8F203870 AND AFTER TIER 3 (8/06-)

1шт.

87568458C

CORE-REAR AXLE

Return Number

1шт.

87757156

REDUCER

Incl. Parts On Figure 06-51A, Incl. Ref 1 - 16

2шт.

1

8603165

PISTON

Brake

1шт.

2

8605314

SEAL,298mm ID x 310mm OD x 8mm Thk

1шт.

3

8603577

RING

Piston Seal Support

1шт.

4

8605315

SEAL

U-Ring

1шт.

5

8603579

RING

Piston Seal Support

1шт.

6

8603580

SNAP RING

Brake Piston Guide

1шт.

7

87588632

PLATE

Brake

3шт.

8

87521418

BRAKE DISC

5шт.

9

87521419

CLUTCH PLATE

2.4 mm

6шт.

10

8603163

PIN

6шт.

11

8603583

SEAL

24шт.

12

8603584

BELLEVILLE WASHER

42шт.

13

8603162

SHIM

1шт.

14

87408035

SNAP RING

6шт.

15

8603585

SNAP RING

1шт.

16

838-5620

LOCK PIN,M6 x 20, Slotted

6шт.
