(06-32) - TRANSMISSION - VALVE, CONTROL - P.I.N. N7F203144 AND AFTER

Запчасти Case 821E (06-32) - TRANSMISSION - VALVE, CONTROL - P.I.N. N7F203144 AND AFTER (06) - POWER TRAIN

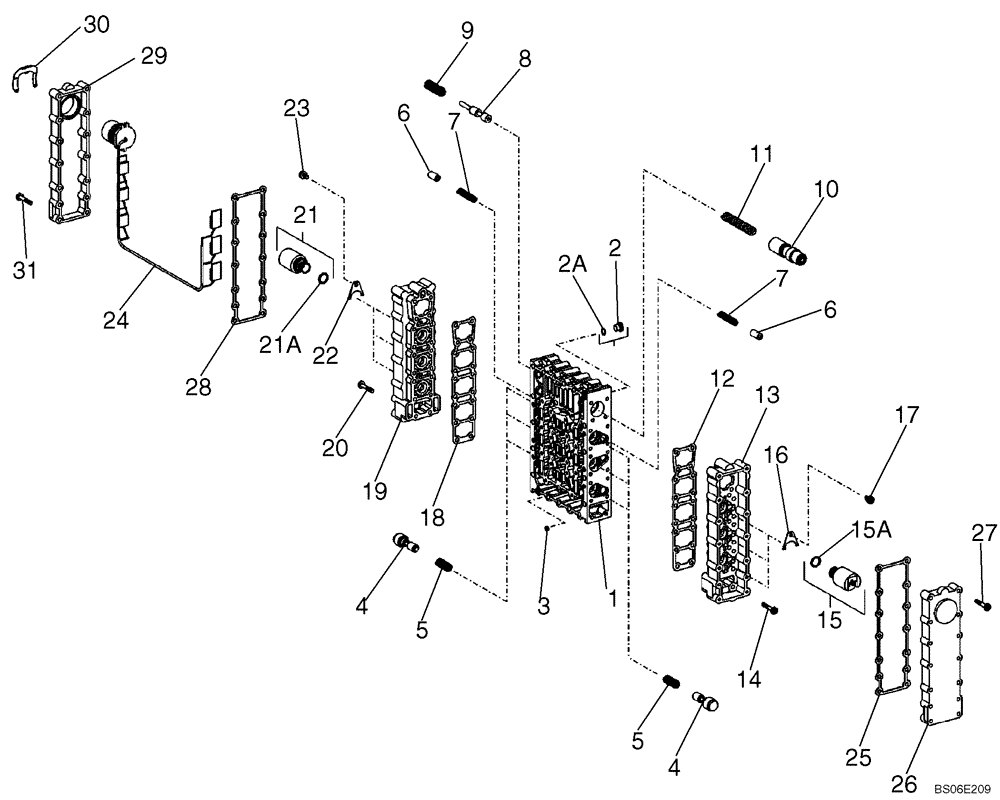

Схема запчастей Case 821E - (06-32) - TRANSMISSION - VALVE, CONTROL - P.I.N. N7F203144 AND AFTER (06) - POWER TRAIN
4
15
20
17
21
6
8
5
7
23
5
13
22
4
16
6
25
28
3
18
2
29
7
19
1
9
2a
24
31
26
11
14
27
12
10
21a
30
15a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87671890

TRANSMISSION

See Figure 06-20 - 06-35, 07-01; P.I.N. N7F203144 And After

1шт.

87671890R

REMAN-TRANSMISSION

821E TIER 3 TRANSMISSION - VALVE, CONTROL - P.I.N. N7F203144 AND AFTER (8/06 - )

1шт.

87671890C

CORE-TRANSMISSION

Return Number

1шт.

87712671

CONTROL VALVE

Transmission Control; Incl. Refs. 1 - 31, Also Incl. Parts On Figure 06-31

1шт.

1

87712666

BLOCK

1шт.

2

8603366

PLUG

M10 x 1; Incl. 2A

8шт.

2a

8603215

O-RING,8mm ID x 1.5mm Width

8шт.

3

8603367

ORIFICE

6шт.

4

8603368

PLUNGER

6шт.

5

8603369

SPRING

6шт.

6

8603370

PISTON

6шт.

7

8603371

SPRING

6шт.

8

8603372

PISTON

1шт.

9

8603374

SPRING

1шт.

10

8603623

PLUNGER

1шт.

11

8603375

SPRING

1шт.

12

8603786

GASKET

1шт.

13

8603376

HOUSING

1шт.

14

8603377

SCREW

M5

18шт.

15

8603624

REGULATING SYSTEM

Incl.15A

3шт.

15a

8603538

O-RING,13.5mm ID x 2mm Width

1шт.

16

8603218

PLATE

3шт.

17

8603359

SCREW

M5 x 12

3шт.

18

8603786

GASKET

1шт.

19

8603376

HOUSING

1шт.

20

8603377

SCREW

18шт.

21

8603624

REGULATING SYSTEM

Incl. 21A

3шт.

21a

8603538

O-RING,13.5mm ID x 2mm Width

13.5 x 2

1шт.

22

8603218

PLATE

3шт.

23

8603359

SCREW

M5 x 12

3шт.

24

8603625

WIRE HARNESS

1шт.

25

8603787

GASKET

1шт.

26

8603360

COVER

1шт.

27

8603377

SCREW

M5

14шт.

28

8603787

GASKET

1шт.

29

8603361

COVER

1шт.

30

8603362

CLAMP

1шт.

31

8603377

SCREW

M5

14шт.
