(09-50A) - SEAT ASSY - MECHANICAL, TOP

Запчасти Case 621E (09-50A) - SEAT ASSY - MECHANICAL, TOP (90) - PLATFORM, CAB, BODYWORK AND DECALS

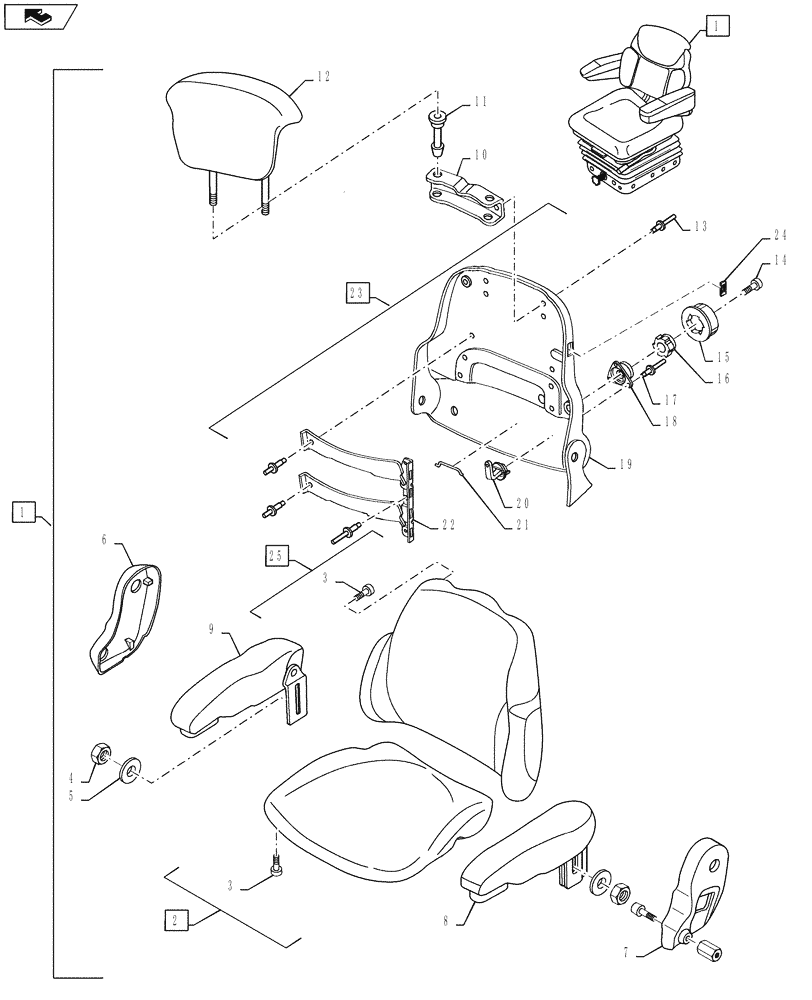

Схема запчастей Case 621E - (09-50A) - SEAT ASSY - MECHANICAL, TOP (90) - PLATFORM, CAB, BODYWORK AND DECALS
home
1
21
22
17
16
23
18
20
19
25
12
2
5
3
13
9
8
1
15
24
7
3
6
14
11
10
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84291662

SEAT

Seat Assy, Mechanical, Top; Includes 2 - 25

1шт.

2

87583734

SEAT BACK

Seat Cushion

1шт.

3

82034997

SCREW,M5 x 25mm

9шт.

4

87583752

NUT

6шт.

5

9960692

WASHER

5шт.

6

87583731

COVER

RH

1шт.

7

87584704

COVER

LH

1шт.

8

87583757

ARMREST

LH

1шт.

9

87583762

ARMREST

RH

1шт.

10

47124896

BRACKET

1шт.

11

85811350

BUSHING

2шт.

12

47124898

SEAT HEADREST

Vinyl

1шт.

12

84592635

SEAT HEADREST

Cloth

1шт.

13

85811351

RIVET

3шт.

14

82034917

SCREW,M6 x 10mm

1шт.

15

82034964

HANDLE

1шт.

16

82034916

PAWL

1шт.

17

47124903

RIVET

3шт.

18

82034911

BRAKE

1шт.

19

47124906

PLATE

1шт.

20

82034912

CARRIER

1шт.

21

82034909

ROD

1шт.

22

82034910

PLATE

1шт.

23

82034963

SUPPORT

1шт.

24

82034958

COVER

1шт.

25

84293657

SEAT CUSHION

1шт.
