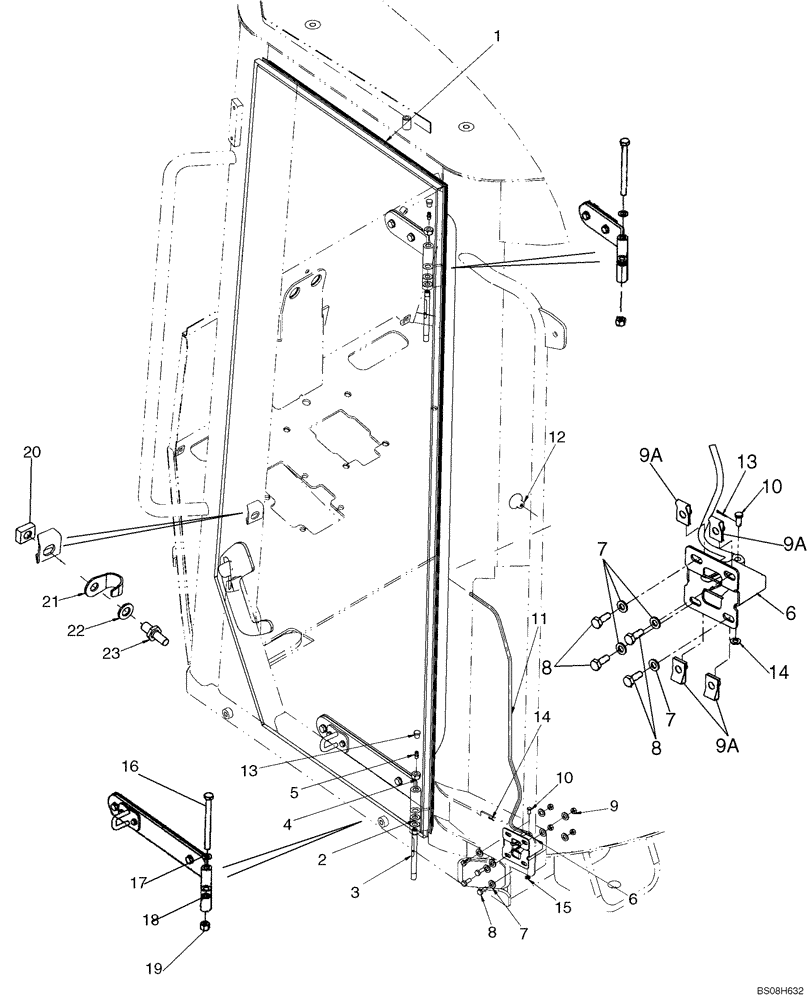

Запчасти Case 621E (09-62) - CAB - DOOR MOUNTING (09) - CHASSIS

1

REF

INSTRUCTION

DOOR ASSY, See Figure 09-62, 09-62A

1шт.

2

F64046

WASHER,9.91mm ID x 19.05mm OD x 0.76mm Thk

Thrust, If Used

4шт.

3

3805129

PIN,10mm OD x 117mm L

If Used

2шт.

4

832-46410

NUT,M10 x 1.5, Cl 8

If Used

2шт.

5

76043510

LUBE NIPPLE,M6 x 1 x 15 L

If used

2шт.

6

4227178

LOCK

1шт.

7

87664048

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

M6.6 x 12 x 1.6

4-8шт.

8

10902224

SCREW,Hex, M6 x 16mm, Cl 8.8, Full Thd

4шт.

9

825-1406

NUT,M6, Cl 8

If Used

4шт.

10

71485274

PIN,5mm OD x 13mm L

1шт.

9a

833-40306

SPRING NUT,M6, U

If Used

4шт.

11

76303589

CABLE,693mm L

1шт.

12

76303157

KNOB

1шт.

13

1498088

CAP

If Used

2шт.

14

732-1610

COTTER PIN,M1.6 x 10

1шт.

15

87664048

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

M6.6 x 12 x 1.6, Cl 8

1шт.

16

827-10120

BOLT,Hex, M10 x 1.5 x 120mm, Cl 10.9

If used

2шт.

17

F64046

WASHER,9.91mm ID x 19.05mm OD x 0.76mm Thk

If Used

2шт.

18

86547919

WASHER,10.3mm ID x 16.1mm OD x 2.1mm Thk

If Used

2шт.

19

832-10410

NUT,M10 x 1.5, Cl 8

If Used

2шт.

20

76067753

LOCK NUT

Door Striker Nut

1шт.

21

76048628

GUARD

Door Stop Cover

1шт.

22

895-11012

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

1шт.

23

76043511

LOCK BOLT

Door Striker

1шт.
