(09-78) - HEATER - ASSEMBLY

Запчасти Case 521E (09-78) - HEATER - ASSEMBLY (09) - CHASSIS

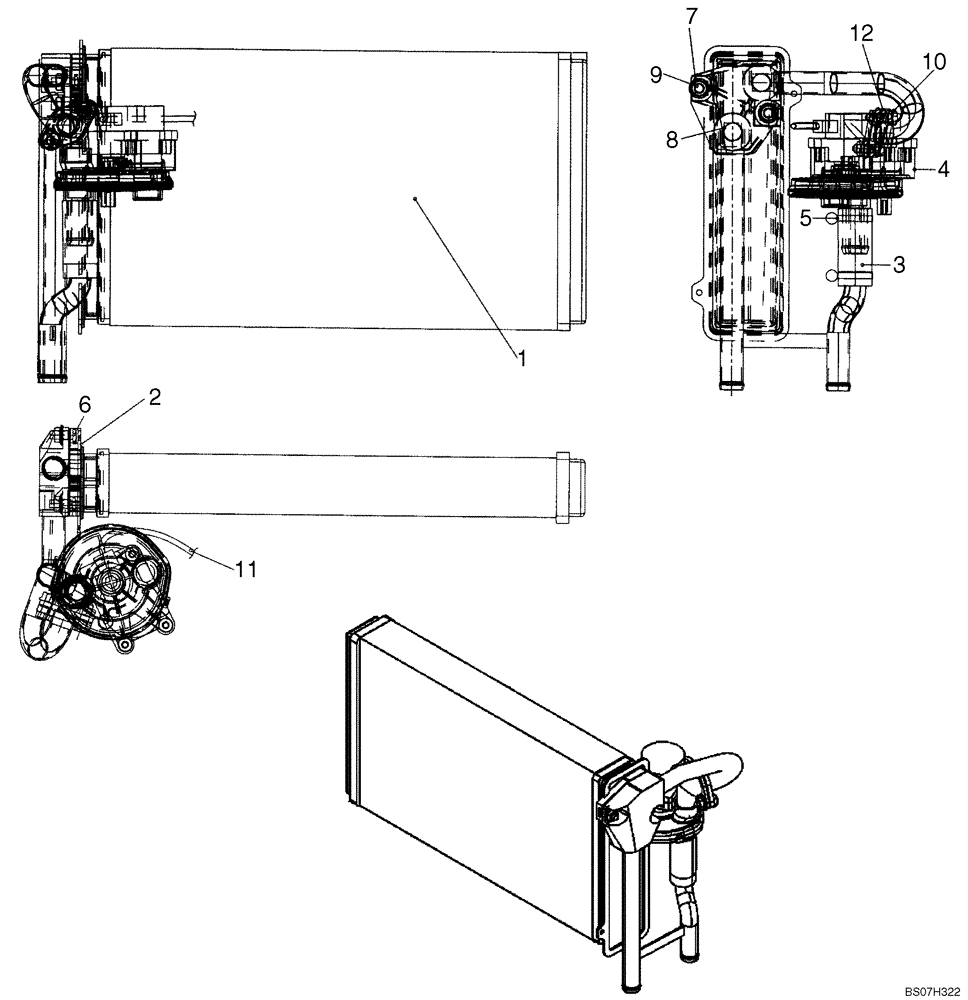

Схема запчастей Case 521E - (09-78) - HEATER - ASSEMBLY (09) - CHASSIS
8
6
3
9
4
12
10
2
11
7
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87475866

RADIATOR

Incl. Refs. 1 - 12; Replaces 87529289

1шт.

1

87529447

RADIATOR

Heater

1шт.

2

87529444

HEATER TUBE

1шт.

3

87691574

TUBE

Rubber

1шт.

4

87472435

VALVE

Electronic Water; Replaces 87529627

1шт.

5

87691576

CLAMP

2шт.

6

NSS

NOT SOLD SEPARAT

Screw

2шт.

7

NSS

NOT SOLD SEPARAT

Washer

4шт.

8

87691610

O-RING

2шт.

9

NSS

NOT SOLD SEPARAT

Nut

4шт.

10

NSS

NOT SOLD SEPARAT

Screw

2шт.

11

84223717

HARNESS

Harness

1шт.

12

87691613

GASKET

1шт.
