(09-03) - CONTROL - RETURN-TO-DIG (XT LOADER)

Запчасти Case 521E (09-03) - CONTROL - RETURN-TO-DIG (XT LOADER) (09) - CHASSIS

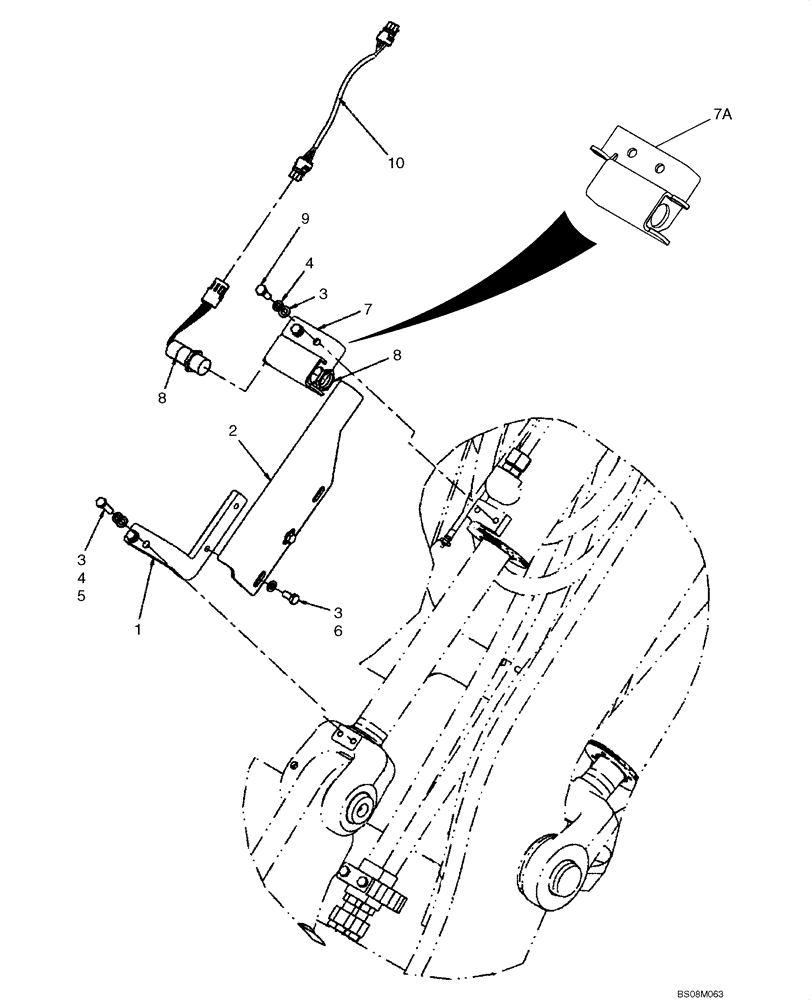

Схема запчастей Case 521E - (09-03) - CONTROL - RETURN-TO-DIG (XT LOADER) (09) - CHASSIS
3
8
7
1
4
2
4
6
7a
8
9
3
5
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87304560

BRACKET

Return to Dig, Rod End

1шт.

2

87448979

BRACKET

Return to Dig, Target

1шт.

3

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

6шт.

4

892-11010

LOCK WASHER,M10

4шт.

5

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

6

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

2шт.

7

87448976

BRACKET

Switch Guard; No Longer Available, Order 87479706 Bracket, Ref. 7A

1шт.

7a

87479706

BRACKET

Switch Guard

1шт.

8

1546498C1

SWITCH

Proximity

1шт.

9

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

10

87581938

HARNESS

Return to Dig, XT

1шт.
