(08-27B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - (Z-BAR/XR)

Запчасти Case 521E (08-27B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - (Z-BAR/XR) (08) - HYDRAULICS

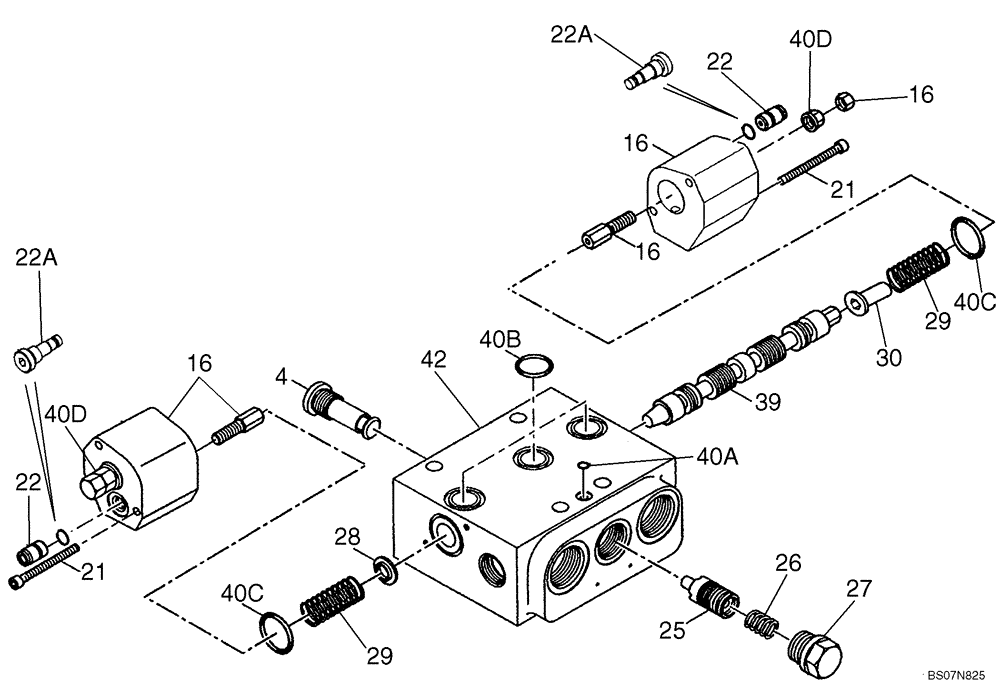

Схема запчастей Case 521E - (08-27B) - VALVE ASSY - LOADER CONTROL -VALVE SECTION - (Z-BAR/XR) (08) - HYDRAULICS
16
42
26
40d
40a
40b
21
25
21
30
16
28
40d
4
29
27
40c
29
22
22a
16
22a
40c
39
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FOR THREE SPOOL AND FOUR SPOOL VALVES; Z-BAR/XR

1шт.

4

8604567

VALVE, CHECK

1шт.

16

NSS

NOT SOLD SEPARAT

Housing

1шт.

21

87657975

HEX SOC SCREW,M5 x 55mm, Cl 8.8

M5 X 55; 8.8

4шт.

22

8604758

VALVE, CHECK

If Used

2шт.

22a

8602924

CARTRIDGE

If Used

2шт.

25

8604579

VALVE

1шт.

26

8604580

SPRING

Compression

1шт.

27

8604781

VALVE

Throttle Check

1шт.

28

8604582

RETAINER

Spring

1шт.

29

8604583

SPRING

Compression

2шт.

30

87311984

RETAINER

Retainer

1шт.

39

87311975

SPOOL

1шт.

40

8604566

SEAL KIT

For Valve Section; Ref 43; Incl. 40A - 40D

1шт.

40a

NSS

NOT SOLD SEPARAT

O-Ring; 7.65 x 1.78

1шт.

40b

NSS

NOT SOLD SEPARAT

O-Ring; 18.64 x 3.53

3шт.

40c

NSS

NOT SOLD SEPARAT

O-Ring; 25.07 x 2.62

2шт.

40d

NSS

NOT SOLD SEPARAT

Lock Nut; M8 x 1

2шт.

42

NSS

NOT SOLD SEPARAT

Valve Section

1шт.
