(08-13[01]) - HYDRAULICS - PILOT CONTROL LINES (B) (87700436)

Запчасти Case 1221E (08-13[01]) - HYDRAULICS - PILOT CONTROL LINES (B) (87700436) (08) - HYDRAULICS

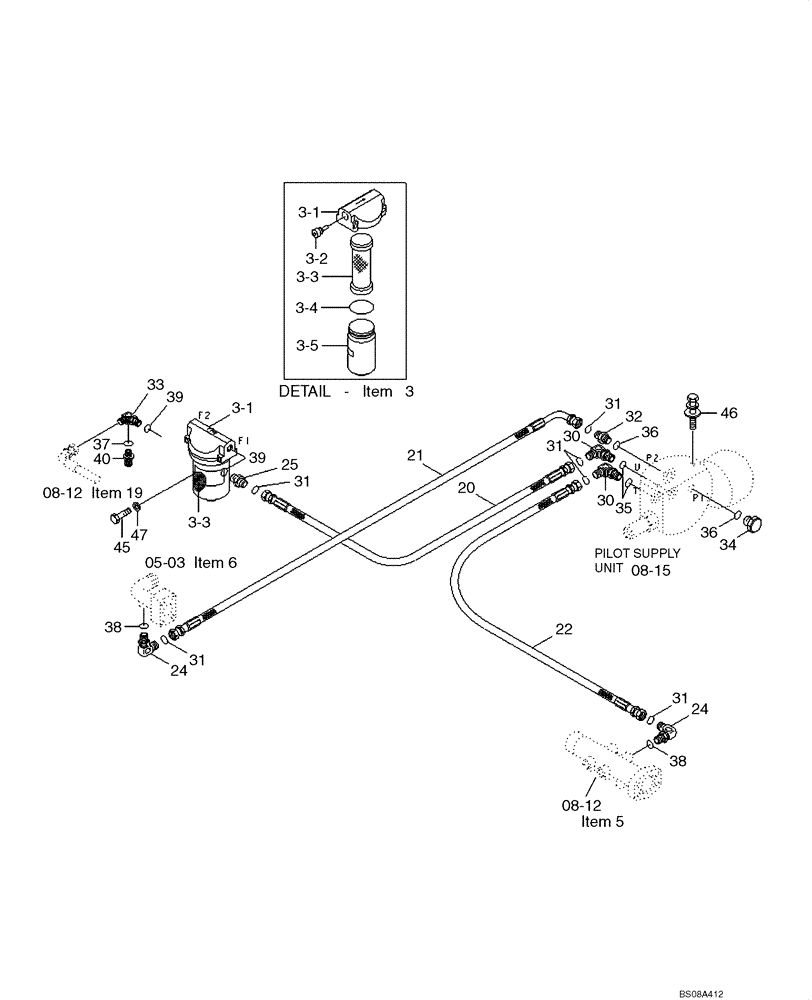

Схема запчастей Case 1221E - (08-13[01]) - HYDRAULICS - PILOT CONTROL LINES (B) (87700436) (08) - HYDRAULICS
08-12
31
3-1
24
05-03
38
20
08-15
3-4
31
36
3-3
22
3-1
30
32
39
46
item 19
33
24
21
30
3-3
45
3-5
39
31
34
3-2
31
08-12
30
item 3
item 6
25
38
40
36
47
item 5
31
37
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

31MH-20310

FILTER

FILTER ASSY, HYD OIL

1шт.

3-1

31E3-00670

FILTER HEAD

HEAD, FILTER

1шт.

3-2

31E3-00680

VALVE

VALVE ASSY

1шт.

3-3

31MH-20320

HYDRAULIC OIL FILTER

(ISL Item)

1шт.

3-4

31E3-00700

O-RING

O-RING

1шт.

3-5

31E3-00710

FILTER BOWL

CASE, FILTER

1шт.

20

P910-062014

HOSE ASSY.

ORFS 0 x 0

1шт.

21

P930-064020

HOSE ASSY.

ORFS 0 x 90

1шт.

22

P910-062022

HOSE ASSY.

ORFS 0 x 0

1шт.

24

X520-110002

ELBOW,PF 3/8 x 11/16 - 16 UNF

90. ORFS

2шт.

25

X500-110015

HYD CONNECTOR

ORFS

1шт.

30

31LB-10240

ELBOW

90, ORFS

2шт.

31

S621-012001

O-RING

ORFS

6шт.

32

31N5-30050

HYD CONNECTOR

ORFS

1шт.

33

31LB-10280

ELBOW

90

1шт.

34

P220-310103

PLUG

HEX

1шт.

35

S611-012001

O-RING

2шт.

36

S611-016001

O-RING

2шт.

37

Y172-003004

O-RING

1шт.

38

S631-014004

O-RING

2шт.

39

S631-018004

O-RING

PF1/2

2шт.

40

31EK-11130

SCREW,M16

SCREW

1шт.

45

10903731

BOLT,Hex, M6 x 55mm, Cl 10.9

2шт.

46

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

46-1

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

2шт.

46-2

892-11008

LOCK WASHER,8mm ID

2шт.

47

896-11006

WASHER,6.6mm ID x 12.5mm OD x 2mm Thk

2шт.
