(07-02[02]) - HYDRAULIC BRAKE LINES - DUAL PEDAL (87745550)

Запчасти Case 1221E (07-02[02]) - HYDRAULIC BRAKE LINES - DUAL PEDAL (87745550) (07) - BRAKES

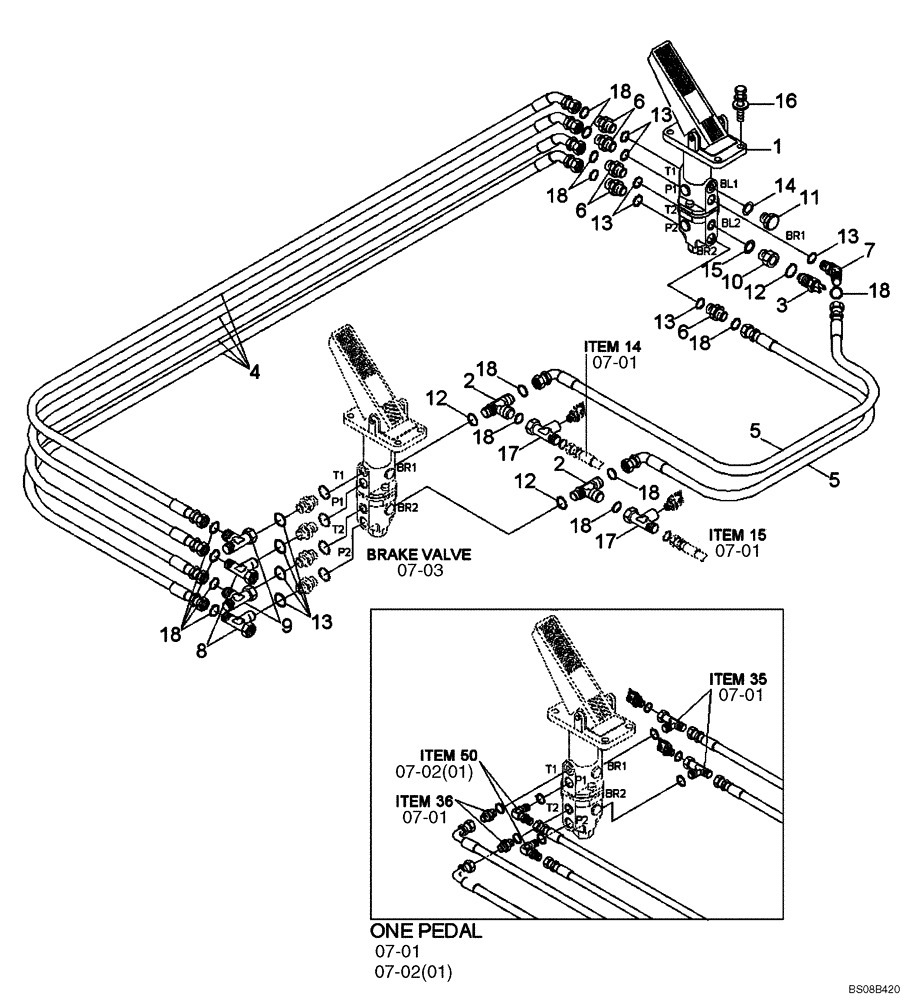

Схема запчастей Case 1221E - (07-02[02]) - HYDRAULIC BRAKE LINES - DUAL PEDAL (87745550) (07) - BRAKES
9
5
16
11
18
13
5
15
07-01
13
12
07-01
14
36
07-02(01)
07-01
13
07-03
18
8
2
1
12
1
07-01
15
18
3
2
7
4
18
13
18
6
18
12
18
14
6
07-02(01)
10
17
13
6
17
50
35
07-01
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31LH-40370

BRAKE VALVE

DUAL RH; Replaces 31LH-40350

1шт.

2

31LF-40310

TEE

TEE, SHUTTLE

2шт.

3

31Q4-40560

SWITCH

PRESSURE

1шт.

4

P920-063014

HOSE ASSY.

HOSE, HYDRAULIC ASSY, ORFS

4шт.

5

P930-063013

HOSE ASSY.

HOSE, HYDRAULIC ASSY

2шт.

6

X500-110002

HYD CONNECTOR,PF 3/8 x 11/16 - 16 UNF

ORFS

5шт.

7

X530-110002

ELBOW,PF 3/8 x 11/16 - 16 UNF

ELBOW, 45, ORFS

1шт.

8

X830-525252

ELBOW

TEE, B TYPE, ORFS

2шт.

9

X840-525252

TEE

R TYPE, ORFS

4шт.

10

31LG-40050

ADAPTER

1шт.

11

P220-110102

PLUG

PLUG, HEX

1шт.

12

S631-011004

O-RING,PF 1/4

PF1/4

1шт.

13

S631-014004

O-RING

6шт.

14

P391-040000

WASHER

COPPER

1шт.

15

P392-120000

WASHER

COPPER

1шт.

16

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

4шт.

16

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

4шт.

17

31N6-66090

TEE

TEE, TEST

2шт.

18

S621-012001

O-RING

ORFS

12шт.
