(05-11[01]) - EMERGENCY HYDRAULIC STEERING CIRCUIT (87700441)

Запчасти Case 1221E (05-11[01]) - EMERGENCY HYDRAULIC STEERING CIRCUIT (87700441) (05) - STEERING

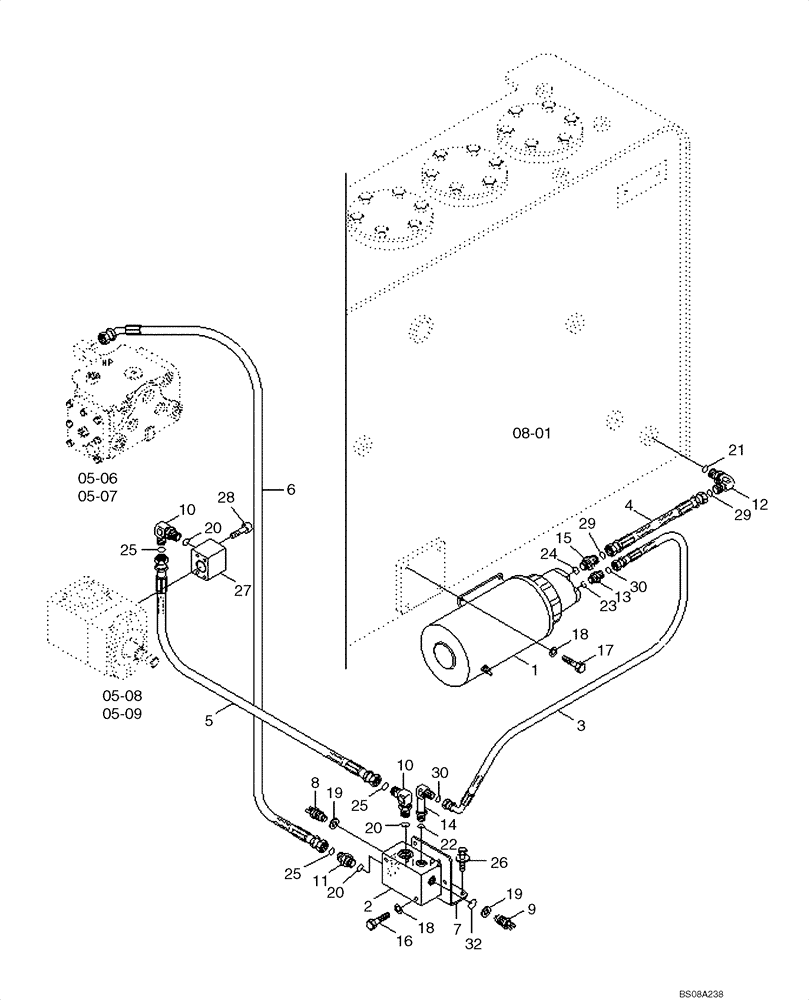

Схема запчастей Case 1221E - (05-11[01]) - EMERGENCY HYDRAULIC STEERING CIRCUIT (87700441) (05) - STEERING
05-06
12
25
11
30
25
10
26
29
4
20
05-07
14
20
15
8
28
18
19
05-08
29
7
6
27
05-09
25
2
23
5
24
21
13
10
1
19
16
26
3
18
32
30
08-01
17
22
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

30LH-92010

FIP KIT

EMERGENCY STEERING KIT

1шт.

1

31L6-02150

ELECTRIC MOTOR

1шт.

2

31L6-02201

CHECK VALVE

1шт.

3

P923-084024

HOSE ASSY.

ORFS 0X45

1шт.

4

P910-122009

HOSE ASSY.

ORFS 0X0

1шт.

5

P910-164015

HOSE ASSY.

ORFS 0X0

1шт.

6

P930-164030

HOSE ASSY.

ORFS 0X90

1шт.

7

31LH-90090

PLATE

1шт.

8

34L3-01600

SWITCH

PRESSURE

1шт.

9

31L7-41030

SWITCH

PRESSURE

1шт.

10

X520-110005

ELBOW

90, ORFS

2шт.

11

X500-110005

HYD CONNECTOR

ORFS

1шт.

12

X520-110004

ELBOW

90, ORFS

1шт.

13

31S8-20160

HYD CONNECTOR

1шт.

14

31LB-90200

ELBOW

90

1шт.

15

31S7-00390

HYD CONNECTOR

LONG

1шт.

16

86624979

BOLT,Hex, M10 x 75mm, Cl 10.9

2шт.

17

87547661

BOLT,Hex, M10 x 16mm, Cl 10.9, Full Thd

4шт.

18

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

6шт.

19

P392-120000

WASHER

COPPER

2шт.

20

S631-029004

O-RING

PF1

3шт.

21

S631-024004

O-RING

O-RING, PF3/4

1шт.

22

S631-018004

O-RING

PF1/2

1шт.

23

S611-019001

O-RING

1шт.

24

S611-023001

O-RING

1шт.

25

S621-021001

O-RING

ORFS 17/16-12UNF

3шт.

26

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

26-1

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

2шт.

27

31L6-03351

BLOCK

1шт.

28

61-34440

HEX SOC SCREW

7/16-14 x 2-1/2 H

4шт.

29

S621-018001

O-RING

ORFS 13/16-12UNF

2шт.

30

S621-014001

O-RING

OFS 13/16-16UNF

2шт.

31

S631-011004

O-RING,PF 1/4

PF1/4

1шт.
