Запчасти Case 1221E (02-06[01]) - EXHAUST SYSTEM (87700426) (02) - ENGINE

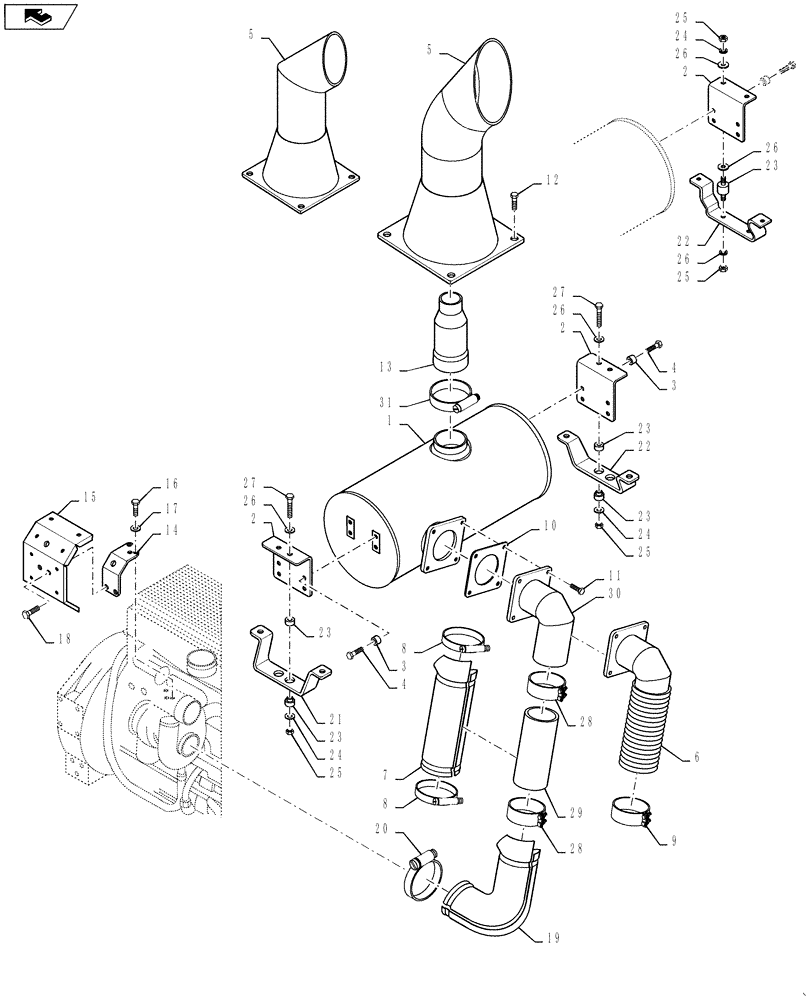

Схема запчастей Case 1221E - (02-06[01]) - EXHAUST SYSTEM (87700426) (02) - ENGINE
home
5
23
23
1
2
12
13
3
6
8
7
19
26
22
31
28
27
24
26
25
10
2
28
17
3
25
29
14
8
25
18
5
2
30
16
27
25
15
26
24
22
4
9
26
20
24
23
23
23
11
21
26
4

Артикул

Название

Примечание

Количество

1

11LH-50201

MUFFLER

ASSY

1шт.

1

11LH-50210

MUFFLER

SUB ASSY

1шт.

2

11LH-50091

BRACKET

2шт.

3

11LH-50120

SPACER

8шт.

4

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

8шт.

5

11LQ-50150

EXHAUST SYSTEM PIPE

1шт.

6

11LH-50080

PIPE

WA, TAIL, Serial Range: -10175

1шт.

7

11LH-50170

INSULATOR

PIPE ASSY, Serial Range: -10175

1шт.

8

214-14140

HOSE CLAMP,#140, 8.38" - 9.25", Type F Worm

WA, Serial Range: -10175

2шт.

9

11L6-50040

CLAMP

, Serial Range: -10175

2шт.

10

11L6-00830

GASKET

1шт.

11

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

4шт.

12

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

8шт.

13

11LQ-50110

PIPE

1шт.

14

11LH-50230

BRACKET

1шт.

15

11LH-50240

SCREEN

1шт.

16

827-8050

BOLT,Hex, M8 x 1.25 x 50mm, Cl 10.9

3шт.

17

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

3шт.

18

627-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 10.9, Full Thd

3шт.

19

11LH-60050

INSULATOR

1шт.

20

214-14156

HOSE CLAMP,#156, 9.38" - 10.25", Type F Worm

2шт.

21

11LH-50340

BRACKET

1шт.

22

11LH-50350

BRACKET

1шт.

23

11LK-88600

RUBBER MOUNTING

4шт.

24

11L7-30070

WASHER

4шт.

25

S205-12100B

NUT

4шт.

26

S441-12000B

WASHER

4шт.

27

S017-120856

BOLT

4шт.

28

11LQ-50160

SEAL

, Start Serial: 10176

2шт.

29

11LQ-50170

TUBE

, Start Serial: 10176

1шт.

30

11LH-50600

PIPE

1шт.

31

11LB-40320

HOSE CLAMP

1шт.

Выбрано товаров: 32
