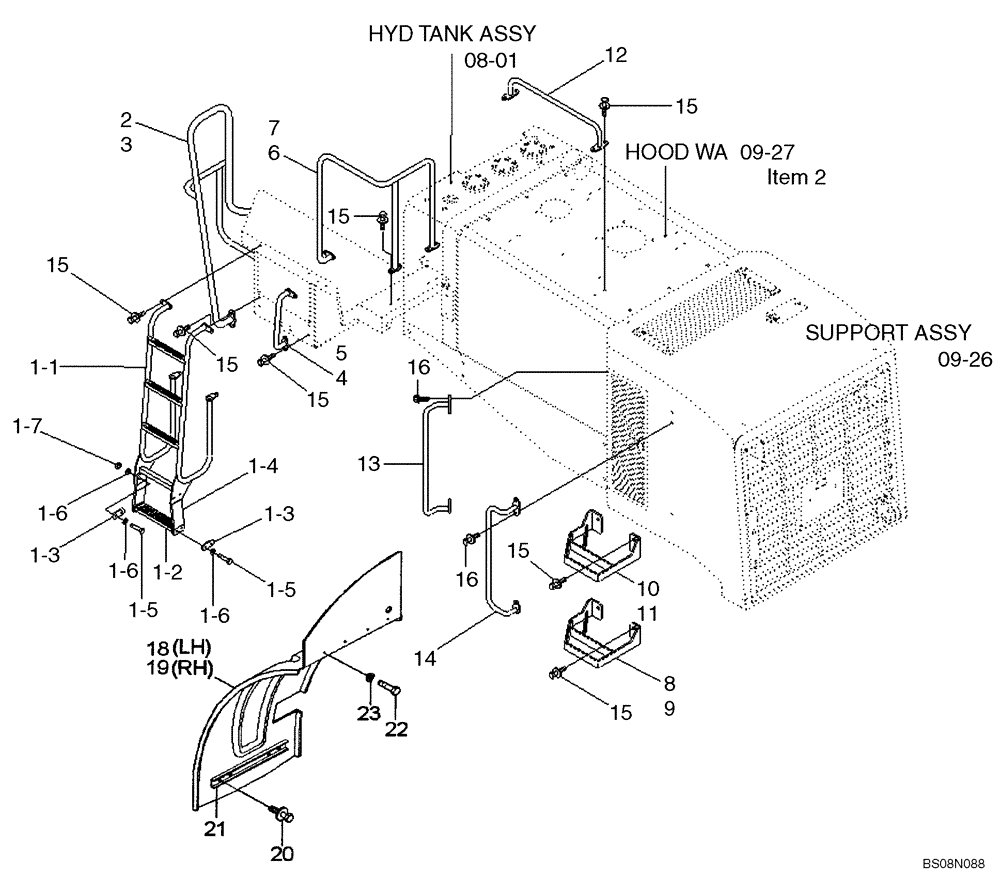

Запчасти Case 1221E (09-29[01]) - LADDER & HANDRAIL, REAR FENDERS (87700461) (09) - CHASSIS/ATTACHMENTS

1

72LH-63110

LADDER

ASSY, LH

1шт.

1

72LH-63120

LADDER

ASSY, RH

1шт.

1-1

72LH-63140

LADDER

WA, RH

1шт.

1-1

72LH-63130

LADDER

WA, LH

1шт.

1-2

71LB-63030CY

PLATE

1шт.

1-3

71LB-63040CY

PLATE

4шт.

1-4

87492859

STRAP

LADDER; Replaces 74L3-20840

2шт.

1-5

827-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

8шт.

1-6

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

16шт.

1-7

832-10410

NUT,M10 x 1.5, Cl 8

8шт.

2

72LH-63300

HANDRAIL

1шт.

3

72LH-63310

HANDRAIL

FRONT, RH

1шт.

4

72LH-63170

HANDRAIL

MID, LH

1шт.

5

72LH-63180

HANDRAIL

MID, LH

1шт.

6

72LH-63190

HANDRAIL

REAR, LH

1шт.

7

72LH-63200

HANDRAIL

REAR, RH

1шт.

8

71LH-63241CY

FOOT BOARD

WA, LH; Replaces 71LH-63240CY

1шт.

9

71LH-63251CY

FOOT BOARD

WA, RH; Replaces 71LH-63250CY

1шт.

10

71LH-63262CY

FOOT BOARD

WA, LH; Replaces 71LH-63261CY

1шт.

11

71LH-63271CY

FOOT BOARD

WA, RH; Replaces 71LH-63270CY

1шт.

12

71LB-63220CB

HANDRAIL

WA

2шт.

13

71LH-60321CY

HANDRAIL

WA, LH

2шт.

14

71LH-60331CY

HANDRAIL

WA, RH

2шт.

15

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

52шт.

15

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

52шт.

16

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

12шт.

16

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

12шт.

18

72LH-72510

REAR FENDER

LH; Not Illustrated

1шт.

19

72LH-72520

REAR FENDER

RH; Not Illustrated

1шт.

20

NSS

NOT SOLD SEPARAT

WASHER

8шт.

21

72LH-72530

BRACKET

2шт.

22

NSS

NOT SOLD SEPARAT

BOLT

16шт.

23

NSS

NOT SOLD SEPARAT

WASHER

8шт.
