(1221E) - WHEEL LOADER TIER 3 (NA) (3/08-12/13)
/
(09) - CHASSIS/ATTACHMENTS
/

(09-20[01]) - SEAT, MECH GRAMMER (A) (72LH-35440) (1)

Запчасти Case 1221E (09-20[01]) - SEAT, MECH GRAMMER (A) (72LH-35440) (1) (09) - CHASSIS/ATTACHMENTS

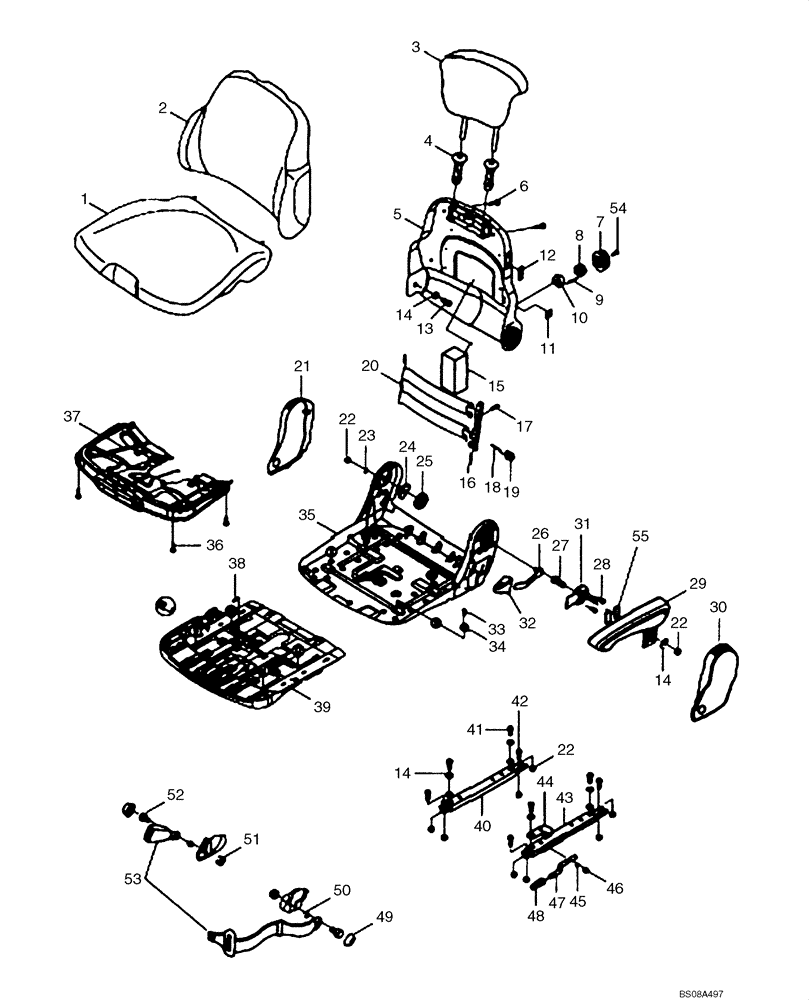

Схема запчастей Case 1221E - (09-20[01]) - SEAT, MECH GRAMMER (A) (72LH-35440) (1) (09) - CHASSIS/ATTACHMENTS
6
13
26
49
38
22
10
25
14
1
50
40
18
44
51
15
23
34
31
3
39
22
48
55
2
53
43
5
14
19
9
46
35
36
45
42
16
7
24
37
28
14
17
47
27
21
29
32
12
11
8
4
41
33
30
22
20
54
52

№

Артикул

Название

Примечание

Количество

72LH-35440

SEAT

ASSY 3" MECHANICAL; Incl. Refs. 1 - 54, Also Incl. Parts On Figure 09-21(01)

1шт.

1

ZGBH-00001

SEAT CUSHION

1шт.

2

ZGBH-00002

BACKREST

1шт.

3

ZGBH-00009

SEAT HEADREST

1шт.

4

ZGBH-00004

BUSHING

2шт.

5

ZGBH-00005

BACKREST

PLATE

1шт.

6

ZGBH-00037

SCREW

4шт.

7

ZGBH-00007

HANDLE

1шт.

8

ZGBH-00008

SPROCKET

WHEEL

1шт.

9

ZGBH-00010

RIVET

BLIND

3шт.

10

ZGBH-00011

SPRING

BRAKE, SLING SPRING

1шт.

11

ZGBH-00012

DECAL

1шт.

12

ZGBH-00013

COVER

PLASTIK

1шт.

13

ZGBH-00014

SCREW

HEX HEAD

1шт.

14

ZGBH-00015

WASHER

13шт.

15

ZGBH-00016

FOAM

SPONGE

1шт.

16

ZGBH-00017

ANGLE

WINKEL

1шт.

17

ZGBH-00193

RIVET

3шт.

18

ZGBH-00019

ROD

1шт.

19

ZGBH-00020

CARRIER

1шт.

20

ZGBH-00021

PLATE

2шт.

21

ZGBH-00182

COVER

RH

1шт.

22

ZGBH-00023

NUT

HEX, BLACK

10шт.

23

ZGBH-00024

WASHER

BLACK

1шт.

24

ZGBH-00025

WEDGE

HOLDER

1шт.

25

ZGBH-00026

SPRING

LEG

1шт.

26

ZGBH-00027

LEVER

1шт.

27

ZGBH-00112

SCREW

1шт.

28

ZGBH-00029

SCREW

3шт.

29

ZGBH-00030

ARMREST

LH

1шт.

30

ZGBH-00181

COVER

LH

1шт.

31

ZGBH-00113

PLATE

1шт.

32

ZGBH-00033

HANDLE

1шт.

33

ZGBH-00034

RIVET

4шт.

34

ZGBH-00035

PROFILE

GLIDING

4шт.

35

ZGBH-00110

PLATE

SEAT

1шт.

36

ZGBH-00037

SCREW

SELF TAPPING

4шт.

37

ZGBH-00038

ADJUSTER

TILT

1шт.

38

ZGBH-00039

SPRING

1шт.

39

ZGBH-00114

ADJUSTER

SEAT DEPTH

1шт.

40

ZGBH-00041

RAIL ASSY.

SLIDE, RH

1шт.

41

ZGBH-00042

SCREW

HEX HEAD

4шт.

42

ZGBH-00043

SCREW

CYLINDRIC HEAD

4шт.

43

ZGBH-00194

SIDE RAIL

ROLLING, LH

1шт.

44

ZGBH-00045

BRACKET

1шт.

45

ZGBH-00116

LOCK NUT

1шт.

46

ZGBH-00116

LOCK NUT

1шт.

47

ZGBH-00048

HANDLE

1шт.

48

ZGBH-00049

KNOB

PLASTIC

1шт.

49

ZGBH-00050

COVER

COVER

2шт.

50

ZGBH-00051

BUSHING

2шт.

51

ZGBH-00052

NUT

2шт.

52

ZGBH-00053

SCREW

2шт.

53

ZGBH-00102

SAFETY BELT

SAFETY BELT

2шт.

54

ZGBH-00055

SCREW

1шт.

55

ZGBH-00056

PLATE

RUBBER

1шт.

Выбрано товаров: 56
