(08-16[02]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31LH-10130 (87700410)

Запчасти Case 1221E (08-16[02]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31LH-10130 (87700410) (08) - HYDRAULICS

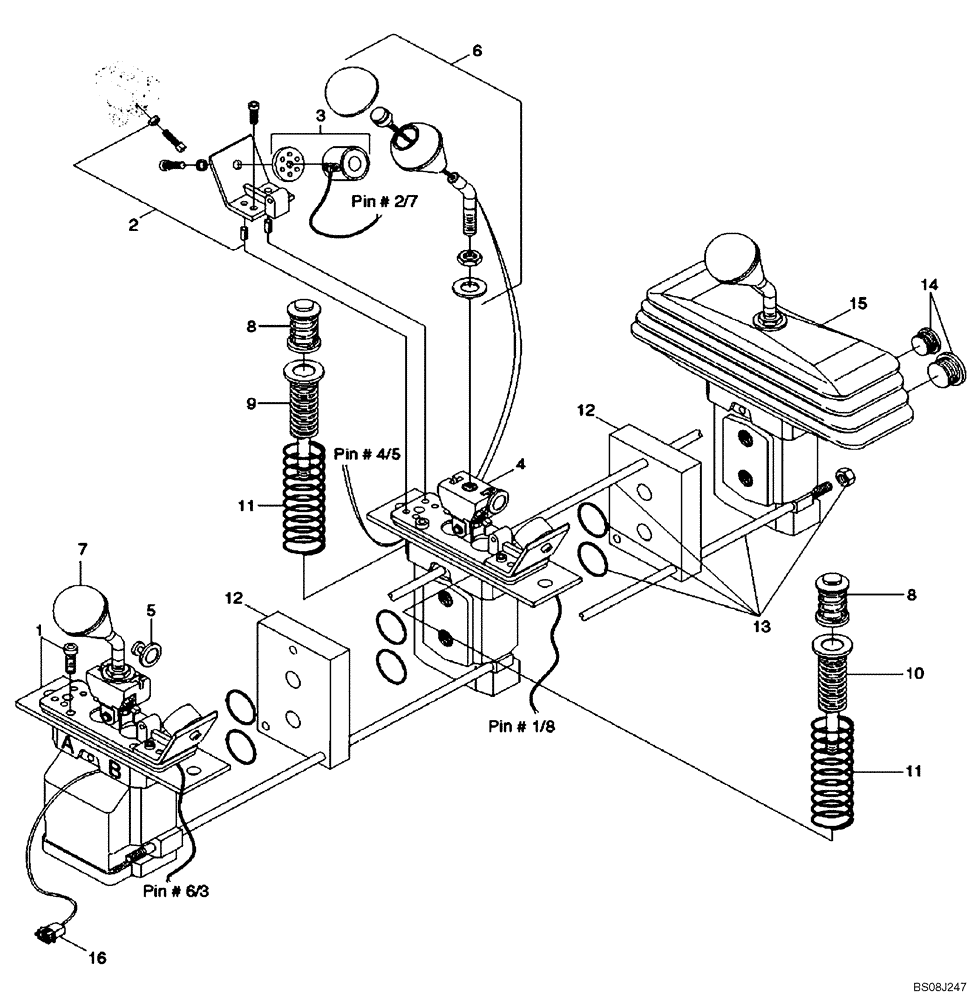

Схема запчастей Case 1221E - (08-16[02]) - HYDRAULICS - REMOTE CONTROL (3) LEVER - 31LH-10130 (87700410) (08) - HYDRAULICS
1
15
14
7
4
6
11
12
12
16
8
11
8
5
10
11
3
2
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

31LH-10130

LEVER

RCV-3 ASSY

1шт.

1

REF

INSTRUCTION

CONTROL BODY; Not Serviced Separately, Order Assy. 31LH-10130

1шт.

2

YUCT-00002

LEVER

3шт.

3

YUCT-00003

PLATE

MOUNTING

3шт.

4

YUCT-00005

MAGNET

3шт.

5

YUCT-00004

PLATE

3шт.

6

YUCT-00006

PLATE

3шт.

7

YUCT-00007

HANDLE

1шт.

8

YUCT-00008

HANDLE

2шт.

9

YUCT-00009

PIN

6шт.

10

NSS

NOT SOLD SEPARAT

SPRING PACK

5шт.

11

NSS

NOT SOLD SEPARAT

SPRING PACK

1шт.

12

YUCT-00015

SPRING

RETURN SPRING

6шт.

13

YUCT-00016

BLOCK

SPACER

2шт.

14

YUCT-00021

REPAIR KIT

ROD

1шт.

15

YUCT-00018

REPAIR KIT

BOOT

1шт.

16

NSS

NOT SOLD SEPARAT

PLUG

1шт.

17

NSS

NOT SOLD SEPARAT

CONNECTOR

1шт.
