(09-36C) - CAB - RIGHT SIDE ACCESS AND FILTER

Запчасти Case 721D (09-36C) - CAB - RIGHT SIDE ACCESS AND FILTER (09) - CHASSIS

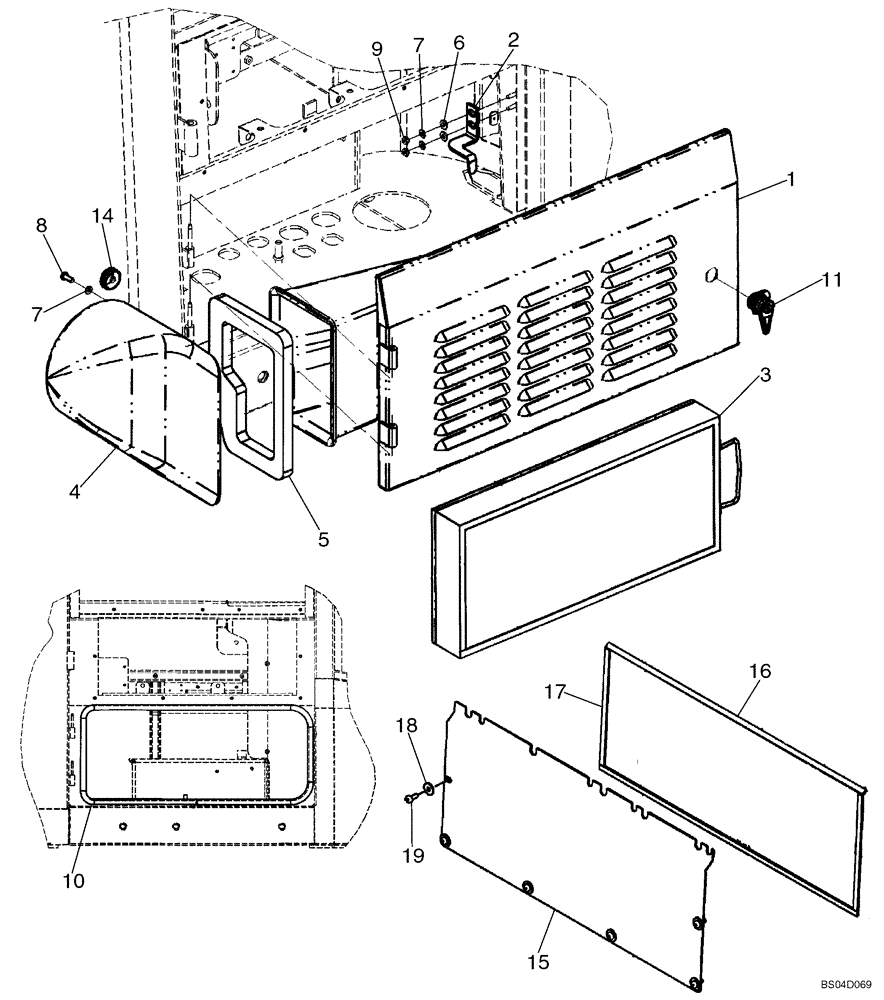

Схема запчастей Case 721D - (09-36C) - CAB - RIGHT SIDE ACCESS AND FILTER (09) - CHASSIS
8
7
2
9
19
18
10
16
7
6
1
14
15
3
11
4
17
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

228359A3

DOOR

Filter

1шт.

2

221104A2

LATCH

Filter Door

1шт.

3

330014A1

CAB FILTER

Fresh Air

1шт.

4

192391A1

ELBOW

Air Supply

1шт.

5

232508A1

FOAM INSULATION

Elbow To Filter Door

1шт.

6

896-16006

WASHER,6.4mm ID x 14.5mm OD x 2.5mm Thk

2шт.

7

892-11006

LOCK WASHER,M6

2шт.

8

614-6016

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8, Full Thd

4шт.

9

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

10

238856A2

DOOR SEAL,1786mm L

1786 mm (70-5/16 in)

1шт.

11

255065A1

LATCH

Filter Door

1шт.

12

257463A1

FILTER

1шт.

13

345-101

SEALANT

1шт.

14

248-2399

GROMMET,3/8" ID x 1" Groove Dia, Str Cut

1шт.

15

361332A2

PANEL

1шт.

16

187787C1

SEALING STRIP

2шт.

17

187782C1

SEALING STRIP

2шт.

18

1990502C1

WASHER

6шт.

19

297850A1

SCREW,Cross Pan Hd, M6 x 16

6шт.
