(08-18C) - VALVE ASSY - JOYSTICK CONTROL

Запчасти Case 721D (08-18C) - VALVE ASSY - JOYSTICK CONTROL (08) - HYDRAULICS

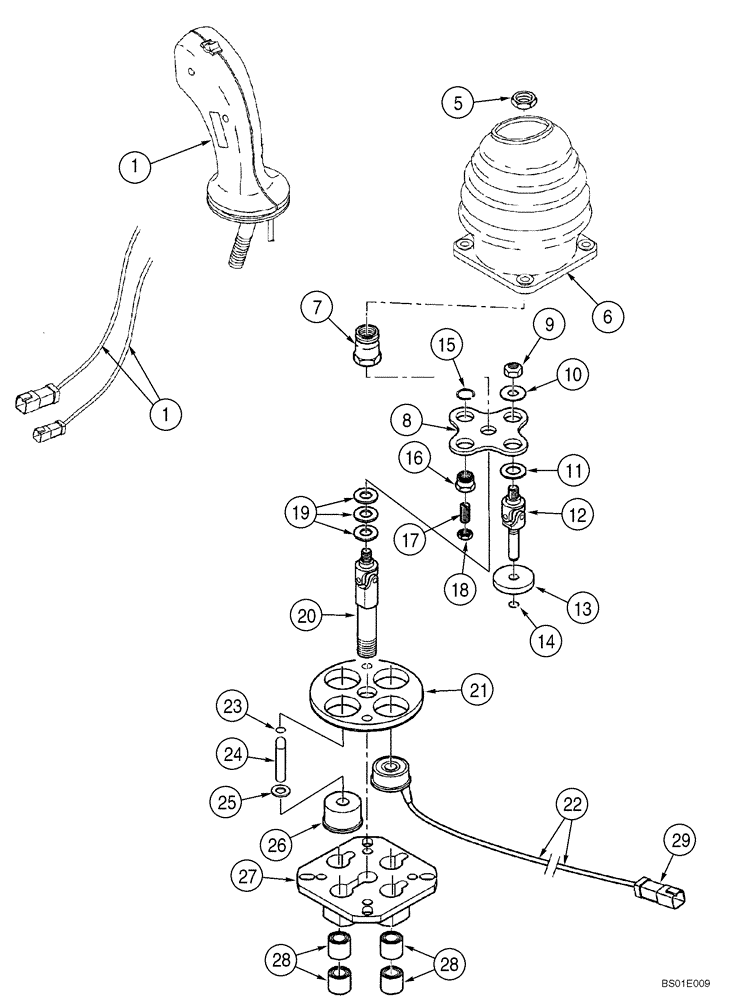

Схема запчастей Case 721D - (08-18C) - VALVE ASSY - JOYSTICK CONTROL (08) - HYDRAULICS
6
10
21
17
14
26
19
15
8
18
16
5
23
28
11
27
28
1
29
24
25
1
20
12
22
7
13
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

414391A1

JOYSTICK

Joystick; Incl. 1 - 29; Incl. Figure 08-18B; Replaced by 8603083

1шт.

8603083

JOYSTICK

Joystick; Incl. 1 - 29; Incl. Figure 08-18B; Replaces 414391A1

1шт.

1

8604596

HANDLE

1шт.

87588665R

REMAN-JOYSTICK

721D CASE WHEEL LOADER (NORTH AMERICA) (1/03-), Reman for New P/N 8604596

1шт.

87588665C

CORE-JOYSTICK

Return Number

1шт.

5

829-1412

NUT,M12, Cl 10.9

1шт.

6

8604595

BOOT

1шт.

7

8604528

LOCK NUT

M12

1шт.

8

8604529

BRACKET

1шт.

8604530

KIT

Shaft Detent; Incl. 9 - 14

3шт.

9

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

10

NSS

NOT SOLD SEPARAT

Washer

1шт.

11

NSS

NOT SOLD SEPARAT

Washer

1шт.

12

NSS

NOT SOLD SEPARAT

Shaft

1шт.

13

NSS

NOT SOLD SEPARAT

Armature

1шт.

14

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

8604531

KIT

Non-Detent Plunger; Use in Non-Detent Port 2; Incl. 15 - 18

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

16

NSS

NOT SOLD SEPARAT

M16, Screw

1шт.

17

NSS

NOT SOLD SEPARAT

M8 x 16, Screw

1шт.

18

NSS

NOT SOLD SEPARAT

Nut

1шт.

19

8604532

SHIM

Set Of Three

1шт.

20

8604533

SHAFT

1шт.

21

8604534

FLANGE

1шт.

22

8604535

SOLENOID

24V; Use in Detent Ports, 1, 3, 4; Component Parts Not Serviced Separately

3шт.

8604536

REPAIR KIT

Plunger; Incl. 23 - 25

1шт.

23

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

24

NSS

NOT SOLD SEPARAT

Plunger

1шт.

25

NSS

NOT SOLD SEPARAT

Washer

1шт.

26

8604537

GUIDE

Plunger

1шт.

27

8604538

BRACKET

1шт.

28

8604539

BUSHING

Set Of Four

1шт.

29

8604527

KIT

6 Pin Deutsch Connector

1шт.
