(06-13) - TRANSMISSION - CLUTCH ASSY, REVERSE

Запчасти Case 721D (06-13) - TRANSMISSION - CLUTCH ASSY, REVERSE (06) - POWER TRAIN

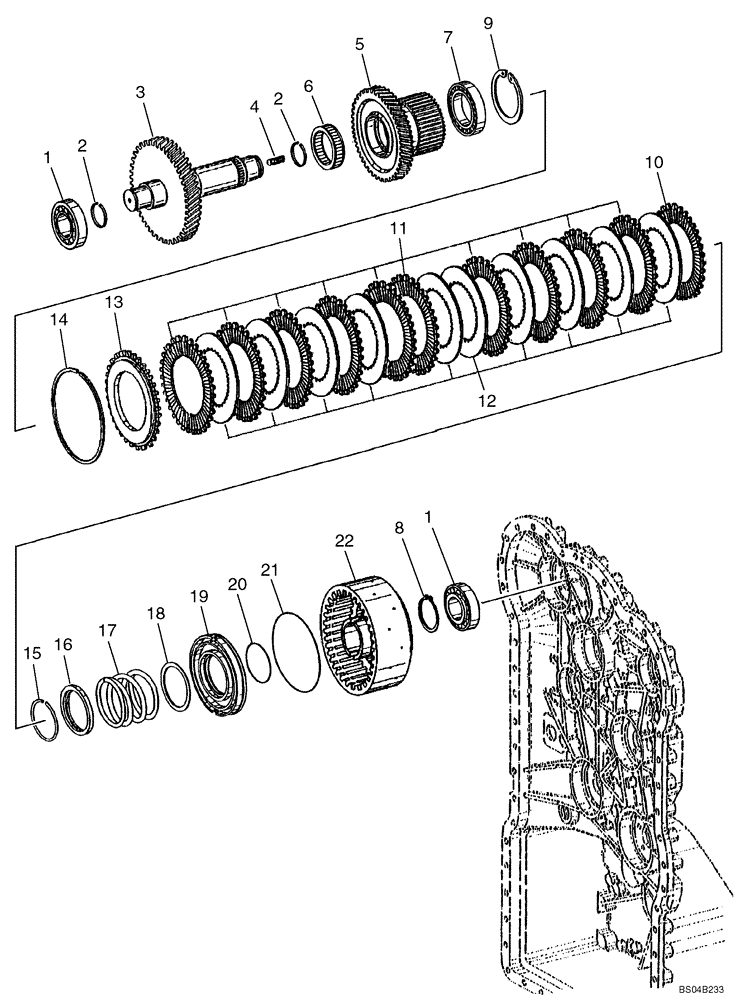

Схема запчастей Case 721D - (06-13) - TRANSMISSION - CLUTCH ASSY, REVERSE (06) - POWER TRAIN
1
6
3
8
2
4
13
9
22
12
21
16
14
17
2
7
18
5
20
10
15
1
19
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8603435

ROLLER BEARING

2шт.

2

8603436

PISTON RING

2шт.

3

8603519

SHAFT

1шт.

4

8603407

STUD

M10 x 16

1шт.

5

8603518

IDLER GEAR

1шт.

6

8603450

NEEDLE BEARING CAGE

1шт.

7

8604716

BALL BEARING

1шт.

8

8603452

CIRCLIP

1шт.

9

800-2190

SNAP RING,M90, Int

1шт.

10

8604701

CLUTCH DISC

CLUTCH DISK Outer

1шт.

11

8604702

CLUTCH, PRESSURE PLA

Outer

9шт.

12

8603486

CLUTCH PLATE

Inner

9шт.

13

8603487

NOTCHED DISK

1шт.

14

8603488

SNAP RING

2.1 mm thk; Optional

1шт.

14

8603489

SNAP RING

2.25 mm thk; Optional

1шт.

14

8603490

SNAP RING

2.4 mm thk; Optional

1шт.

14

8603491

SNAP RING

2.55 mm thk; Optional

1шт.

14

8603492

SNAP RING

2.7 mm thk; Optional

1шт.

14

8603493

SNAP RING

2.85 mm thk; Optional

1шт.

14

8603494

SNAP RING

3.0 mm thk; Optional

1шт.

14

8603495

SNAP RING

3.15 mm thk; Optional

1шт.

14

8603496

SNAP RING

3.3 mm thk; Optional

1шт.

14

8603497

SNAP RING

3.45 mm thk; Optional

1шт.

14

8603498

SNAP RING

3.6 mm thk; Optional

1шт.

14

331908A1

SNAP RING

3.75 mm thk; Optional

1шт.

14

8603499

SNAP RING

3.90 mm thk; Optional

1шт.

14

8603500

SNAP RING

4.05 mm thk; Optional

1шт.

14

8603501

SNAP RING

4.20 mm thk; Optional

1шт.

15

8603456

SNAP RING

1шт.

16

8603455

RETAINER

1шт.

17

8603454

SPRING

1шт.

18

8603453

WASHER

1шт.

19

8603408

PLUNGER

1шт.

20

8603409

O-RING

1шт.

21

8603410

O-RING,3.1mm Thk x 144.4mm ID, 75 Duro

1шт.

22

8603517

CARRIER

1шт.

8603505

ROLLER BEARING,44.45mm ID x 95.25mm OD x 37.78mm W

Replaced by 8603435

1шт.
