Запчасти Case 621D (09-33) - SEAT ASSY, MECHANICAL SUSPENSION (09) - CHASSIS

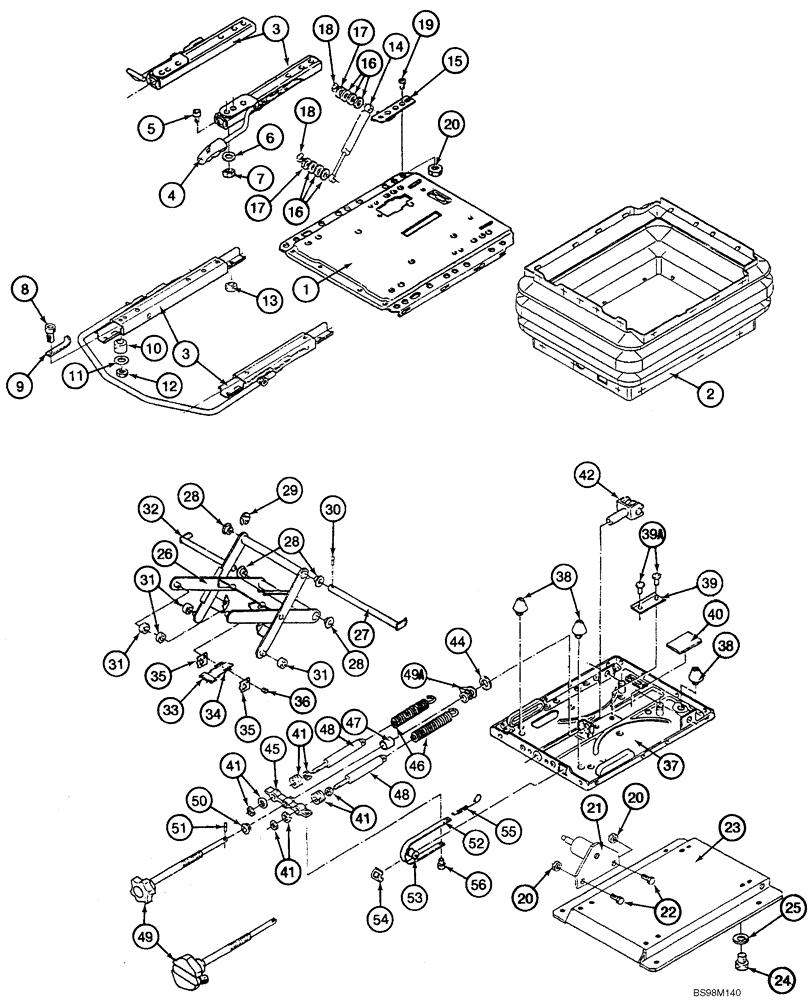

Схема запчастей Case 621D - (09-33) - SEAT ASSY, MECHANICAL SUSPENSION (09) - CHASSIS
14
13
44
41
1
45
33
5
31
30
35
41
52
28
10
24
8
31
39
2
34
27
12
53
35
6
3
38
32
36
23
51
16
20
54
31
55
28
37
17
50
18
42
41
26
29
20
49
20
46
47
28
17
38
16
25
21
48
22
18
41
40
15
48
4
19
49a
9
3
7
39a
11
56

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

SUSPENSION ASSY

1шт.

399261A1

DRIVER SEAT

Vinyl; Mechanical Suspension; Includes 345778A1, 346085A1, 1 - 56; See Figure(s) 09-30, 09-31

1шт.

399257A1

DRIVER SEAT

Cloth; Mechanical Suspension; Incldues 346086A1, 346085A1, 1 - 56; See Figure(s) 09-30, 09-31

1шт.

345778A1

REPAIR KIT

Vinyl; Upper Seat Assembly; Not Illustrated; See Figure 09-30

1шт.

346086A1

PLATE

Plate; Cloth; Upper Seat Assembly; Not Illustrated; See Figure 09-30

1шт.

2

346087A1

BOOT

1шт.

345783A1

RAIL ASSY.

Seat Slide; Incl. 3 - 7; For Mounting, See Figure 09-30

1шт.

3

NSS

NOT SOLD SEPARAT

Rail

2шт.

4

NSS

NOT SOLD SEPARAT

Grip

1шт.

5

864-8020

HEX SOC SCREW,M8 x 20mm, Cl 8.8

4шт.

6

345729A1

WASHER

4шт.

7

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

8

864-8025

HEX SOC SCREW,M8 x 25mm, Cl 8.8

6шт.

9

346103A1

SUPPORT

1шт.

10

346089A1

BUSHING

5шт.

11

345729A1

WASHER

If Used

6шт.

12

832-10408

NUT,M8 x 1.25, Cl 8.8

If Used

6шт.

13

130726A1

SPACER

If Used

1шт.

346097A1

SHOCK ABSORBER

Incl. 14 - 22

1шт.

14

NSS

NOT SOLD SEPARAT

Shock Absorber

1шт.

15

346108A1

BRACKET

1шт.

16

3402570R1

WASHER

6шт.

17

346109A1

WASHER

2шт.

18

346110A1

NUT

M6

2шт.

19

346098A1

SCREW

1шт.

20

832-10408

NUT,M8 x 1.25, Cl 8.8

3шт.

21

346099A1

SUPPORT

1шт.

22

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

23

346100A1

BASE

1шт.

24

346107A1

SCREW

If Used

4шт.

25

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

If Used

4шт.

346105A1

ARM

Incl. 26 - 36

1шт.

26

NSS

NOT SOLD SEPARAT

Arm

1шт.

27

346095A1

BOLT

1шт.

28

60-5623T1

FLANGED BEARING

4шт.

29

800-4910

CIRCLIP,M10

1шт.

30

1281964C1

PIN, ROLL

1шт.

31

3225310R1

ROLLER

4шт.

32

346096A1

BOLT

1шт.

33

3225306R1

RETAINER

1шт.

34

130744A1

SPRING

2шт.

35

60-1559T1

PLATE

2шт.

36

60-1606T1

PIN

1шт.

346088A1

SEAT

Lower; Incl. 37 - 41

1шт.

37

NSS

NOT SOLD SEPARAT

Plate

1шт.

38

3223483R1

BUMPER

3шт.

39

K262122

PLATE

Incl. 39A

1шт.

39a

3225327R1

RIVET

2шт.

40

3225314R1

PLATE

Rubber

1шт.

41

346091A1

PLUG

Hardware

2шт.

42

1281949C1

YOKE

UNIVERSAL JOINT YOKE If Used

1шт.

44

3225298R1

RUBBER WASHER

If Used

1шт.

45

3230238R1

RETAINER

If Used

1шт.

46

3230235R1

SPRING

If Used

2шт.

47

346089A1

BUSHING

1шт.

48

60-1581T1

SHOCK ABSORBER

2шт.

346094A1

KIT

Incl. 49 - 51

1шт.

49

NSS

NOT SOLD SEPARAT

Knob

1шт.

49a

3225318R1

BEARING, BALL

1шт.

50

K262120

BUSHING

1шт.

51

346093A1

DOWEL

1шт.

52

346092A1

BAND

1шт.

53

3225299R1

ROLLER

If Used

1шт.

54

3225282R1

GUIDE

If Used

1шт.

55

3225332R1

SPRING

If Used

1шт.

56

3225315R1

BUTTON

Retainer; If Used

1шт.

57

60-1630T1

SLEEVE

Threaded; Not Illustrated

2шт.

Выбрано товаров: 67
