(09-14B) - FRAME, REAR - COVERS

Запчасти Case 621D (09-14B) - FRAME, REAR - COVERS (09) - CHASSIS

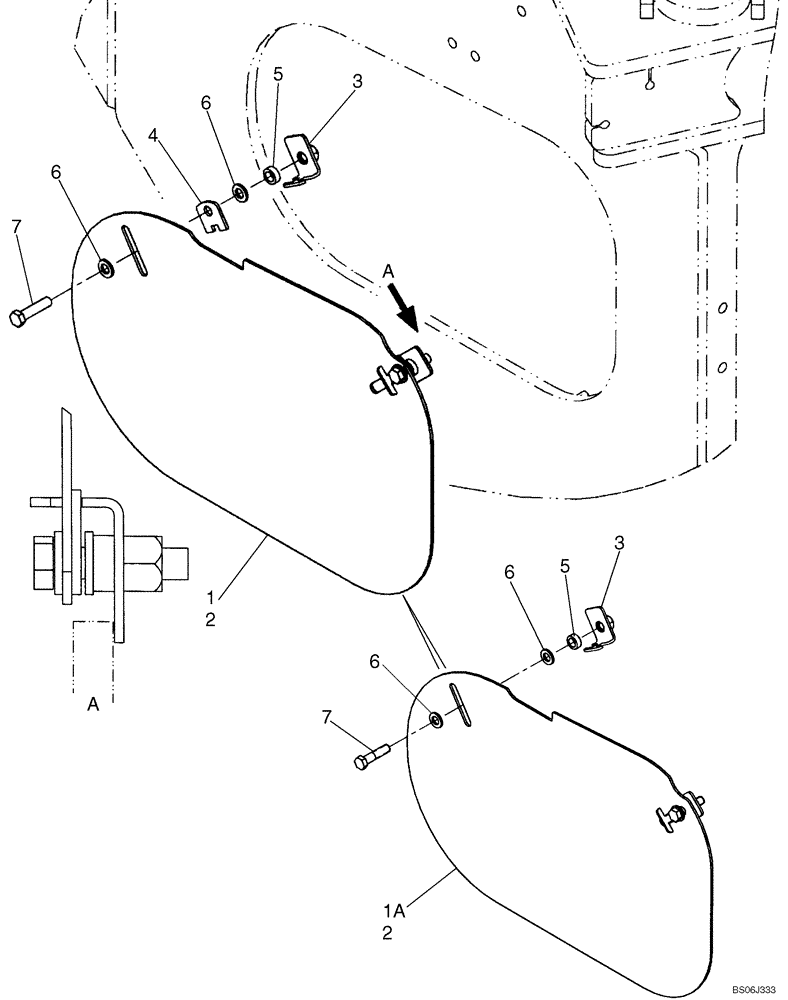

Схема запчастей Case 621D - (09-14B) - FRAME, REAR - COVERS (09) - CHASSIS
2
7
1a
2
3
6
6
1
6
5
7
5
6
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

USE WITH CHASSIS 87360083

1шт.

1

87366468

COVER

Left, No Longer Used, Order 87543746

1шт.

1a

87543746

COVER

Left

1шт.

2

87366469

COVER

Right

1шт.

3

87404138

CLAMP

4шт.

4

87404139

SHIM,13.5mm ID x 40mm OD x 3.8mm Thk

If Used, Used with Ref. 1

4шт.

5

D35859

SPACER

4шт.

6

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

8шт.

7

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

4шт.
