(05-02) - VALVE ASSY - STEERING CONTROL

Запчасти Case 621D (05-02) - VALVE ASSY - STEERING CONTROL (05) - STEERING

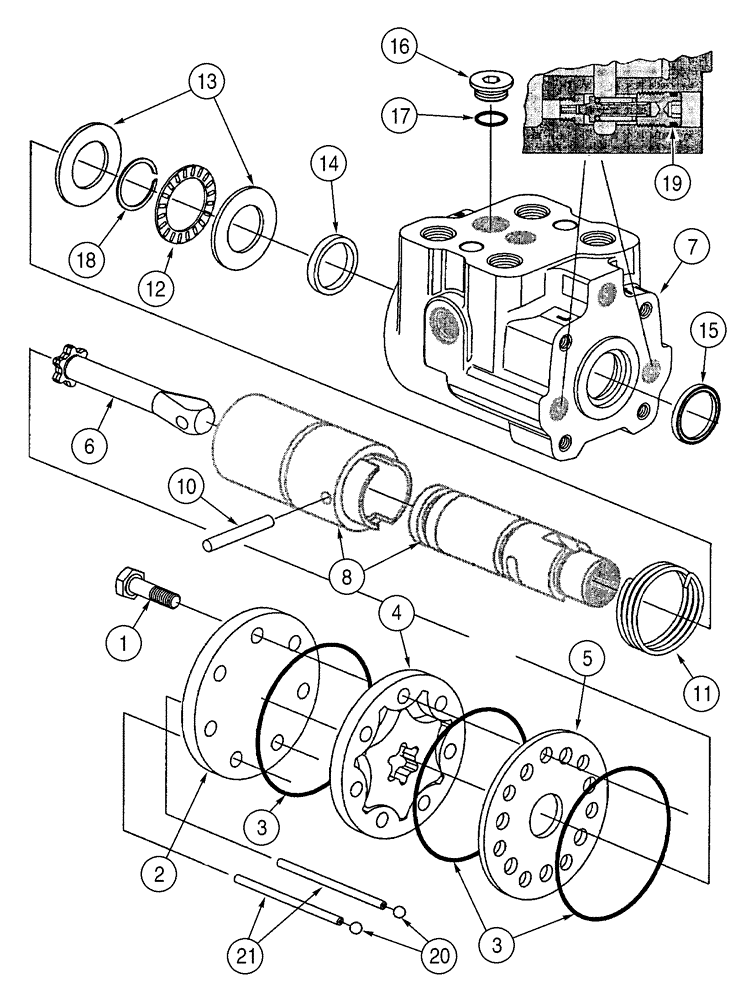

Схема запчастей Case 621D - (05-02) - VALVE ASSY - STEERING CONTROL (05) - STEERING
3
20
4
15
13
18
16
14
3
1
10
19
6
2
11
8
21
17
7
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

381134A1

CONTROL VALVE

1шт.

Steering

1шт.

Incl. Steering Column

1шт.

Incl. 1 - 30

1шт.

412708A1

VALVE, CONTROL

1шт.

Incl. 1 - 21

1шт.

1

320198A1

SCREW

7шт.

2

NSS

NOT SOLD SEPARAT

Cap

1шт.

3

298587A1

SEAL

3шт.

4

NSS

NOT SOLD SEPARAT

Gerotor

1шт.

5

NSS

NOT SOLD SEPARAT

Plate

1шт.

6

NSS

NOT SOLD SEPARAT

Shaft, Drive

1шт.

7

NSS

NOT SOLD SEPARAT

Housing

1шт.

8

NSS

NOT SOLD SEPARAT

Spool

1шт.

10

NSS

NOT SOLD SEPARAT

Pin

1шт.

11

399331A1

SPRING

1шт.

12

298593A1

NEEDLE BEARING

1шт.

13

298594A1

BEARING CUP

2шт.

14

400210A1

SEAL

1шт.

15

320196A1

SEAL

1шт.

16

NSS

NOT SOLD SEPARAT

Plug

1шт.

17

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

1шт.

Boss End

1шт.

18

298595A1

RING

1шт.

19

238-6011

O-RING,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

2шт.

Face Seal End

1шт.

20

298596A1

BALL

2шт.

21

298597A1

ROLL PIN

2шт.

412709A1

STEERING COLUMN

COLUMN-STEERING

1шт.

Incl. 22 - 30

1шт.

Not Illustrated

1шт.

22

627-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

4шт.

23

NSS

NOT SOLD SEPARAT

Tube

1шт.

24

NSS

NOT SOLD SEPARAT

Flange

1шт.

25

NSS

NOT SOLD SEPARAT

Plate

1шт.

26

NSS

NOT SOLD SEPARAT

Bearing, Support

1шт.

27

NSS

NOT SOLD SEPARAT

Retainer

1шт.

28

NSS

NOT SOLD SEPARAT

Shaft

1шт.

29

NSS

NOT SOLD SEPARAT

Ring, Retaining

1шт.

30

NSS

NOT SOLD SEPARAT

Cap

1шт.

407966A1

KIT

1шт.

Incl. 3, 14, 15, 17, 19

1шт.
