(621D) - CASE WHEEL LOADER (BEFORE S/N JEE0135500) (3/00-12/02)
/
(04) - ELECTRICAL SYSTEMS
/

(04-15) - HARNESS - ENGINE

Запчасти Case 621D (04-15) - HARNESS - ENGINE (04) - ELECTRICAL SYSTEMS

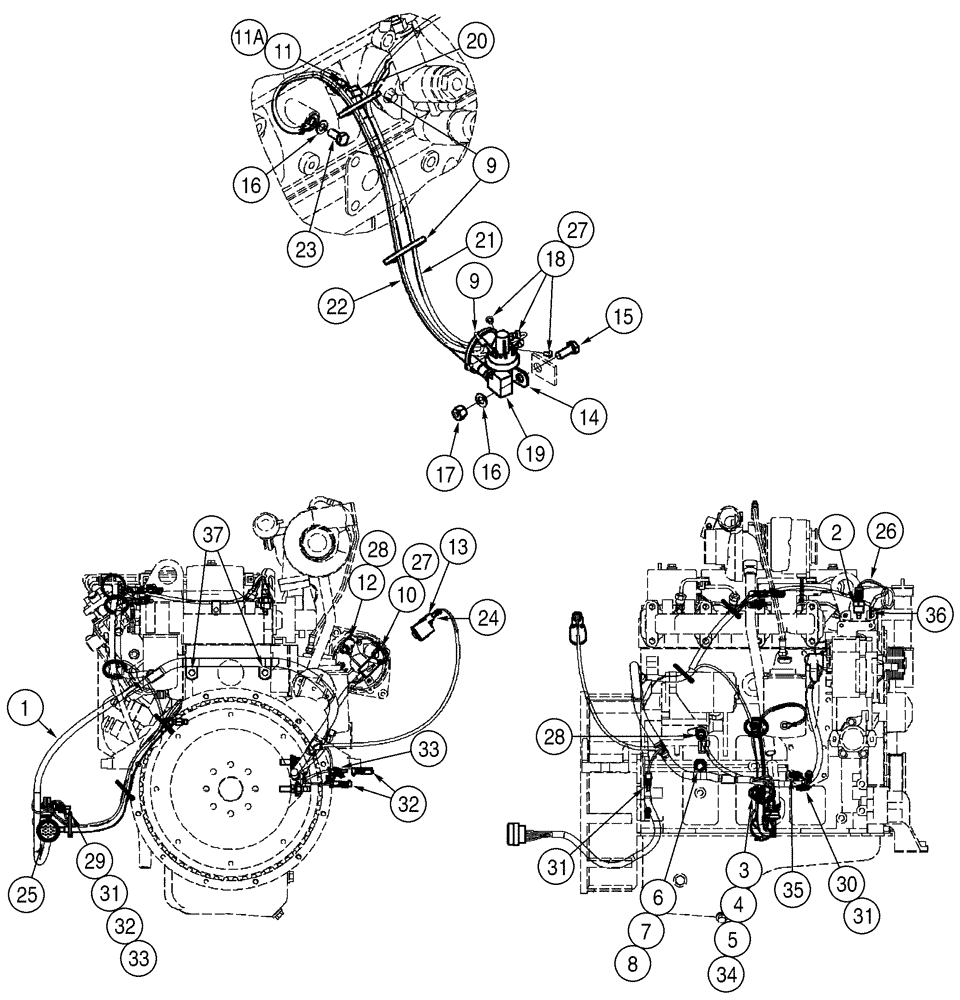

Схема запчастей Case 621D - (04-15) - HARNESS - ENGINE (04) - ELECTRICAL SYSTEMS
14
1
16
6
9
10
28
32
8
18
9
32
35
33
19
13
31
33
22
15
21
27
34
20
31
28
17
36
29
37
26
5
11
30
12
25
16
7
4
31
3
2
23
27
11a
24

№

Артикул

Название

Примечание

Количество

1

389929A2

HARNESS

1шт.

Engine

1шт.

2

321446A1

SENSOR

1шт.

Engine Cooling

1шт.

3

L127553

STUD

1шт.

Brass

1шт.

4

L127554

WASHER,0.395" ID x 0.875" OD x 0.064" Thk

1шт.

Brass

1шт.

5

L127555

NUT,Hex, 3/8" - 16

3/8, Brass

1шт.

6

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

1шт.

7

892-11008

LOCK WASHER,8mm ID

1шт.

8

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

1шт.

9

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

6шт.

10

L126713

BOOT

1шт.

11

250838A2

HYD CONNECTOR

1шт.

Incl. 11A

1шт.

11a

637-62081

O-RING,1.6mm Thk x 8.1mm ID, Cl 6, 90 Duro

1шт.

Boss End

1шт.

12

S64612

BOOT

1шт.

13

279492A1

RESTRICTION SWITCH

1шт.

Air Restriction

1шт.

14

515-23159

CLAMP,5/8", Insul, 3/8" Bolt

1шт.

15

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

1шт.

16

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

17

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

18

404224A1

SENDER UNIT

SENDER

1шт.

Engine Oil Pressure

1шт.

Incl. Hardware

1шт.

19

217-1050

90 ELBOW,1/8" - 27 NPTF Female

1шт.

20

217-1084

45 ELBOW,45 Degree, 1/8"-27 Female x 1/8"-27 Male

1шт.

21

335976A1

HOSE ASSY.

1шт.

Oil Pressure

1шт.

22

404222A1

ELECTRICAL WIRE

WIRE

1шт.

Ground

1шт.

23

627-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 10.9, Full Thd

1шт.

24

291718A1

ELEC CONNECTOR,Female, 2 Pin

1шт.

Air Restriction

1шт.

25

373356A1

ELEC. TERMINAL PIN

1шт.

26

194788A1

CONNECTOR, 2-POLE

1шт.

2 cavity, Engine Temperature

1шт.

27

1964709C1

TERMINAL CONNECTOR

2шт.

28

382256A1

TERMINAL CONNECTOR

2шт.

29

245484C1

ELEC CONNECTOR,3 Pin

1шт.

Fuel Shutoff Solenoid

1шт.

30

245481C1

CONNECTION,ELECTRIC

1шт.

Air Conditioning Compressor

1шт.

31

245480C1

ELEC CONNECTOR,1 Pin

3шт.

Fuel, Air Conditioning Compressor, Ether Start

1шт.

32

245483C1

ELEC CONNECTOR,Male, 2 Pin

3шт.

High Pressure Switch, Disconnect Switch, Ether Start

1шт.

33

245482C1

ELEC CONNECTOR,2 Pin

2шт.

High Pressure Switch, Ether Start

1шт.

34

1964712C1

TERMINAL CONNECTOR

3шт.

Ground

1шт.

35

515-23127

CLAMP,1/2", Insul, 3/8" Bolt

1шт.

Use Existing Hardware

1шт.

36

515-2363

CLAMP,M6.3, Insul, 3/8" Bolt

1шт.

Use Existing Hardware

1шт.

37

515-25127

CLAMP,1/2", Insul, 1/2" Bolt

3шт.

Use Existing Hardware

1шт.

Выбрано товаров: 60
