Запчасти Case 621D (09-31) - SEAT ASSY, AIR SUSPENSION, SUSPENSION ASSY (09) - CHASSIS

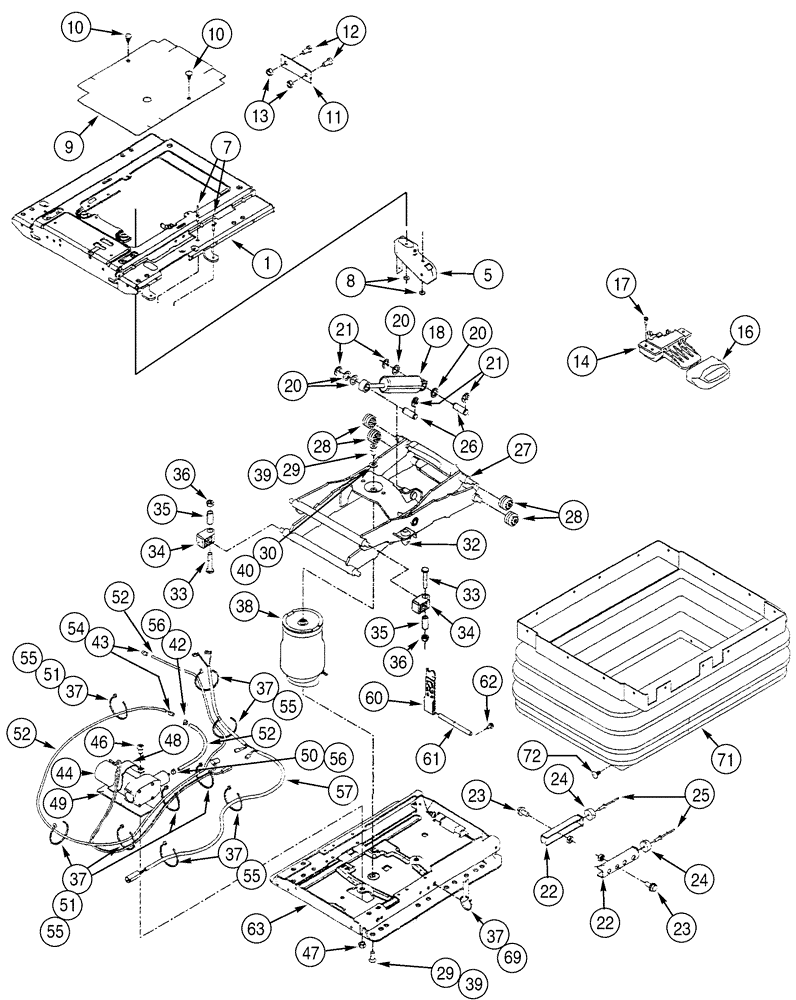

Схема запчастей Case 621D - (09-31) - SEAT ASSY, AIR SUSPENSION, SUSPENSION ASSY (09) - CHASSIS
55
13
20
57
38
29
48
28
32
62
49
40
60
54
37
39
5
37
12
23
37
11
23
36
10
30
34
51
37
55
39
22
36
14
72
18
10
7
52
21
34
33
21
9
20
29
22
16
25
69
35
27
52
63
26
42
55
37
35
50
56
17
56
24
43
61
46
52
71
24
44
20
28
55
1
51
33
8
47

Артикул

Название

Примечание

Количество

399259A1

DRIVER SEAT

1шт.

Cloth, Air Suspension

1шт.

Consists Of 398456A1, 398147A1, 1 - 72

1шт.

398546A1

SUSPENSION

1шт.

Cloth, Upper Seat Assembly

1шт.

Not Illustrated

1шт.

See Page(s) 9-101

1шт.

345133A1

BASE

1шт.

Mounting Plate

1шт.

Includes Hardware

1шт.

Not Illustrated

1шт.

398547A1

BAR

1шт.

Consists Of 1 - 72

1шт.

1

345101A1

SET OF PARTS

1шт.

Upper

1шт.

Includes 2 - 8

1шт.

2

345100A1

PLUG

18шт.

Not Illustrated

1шт.

3

345103A1

WASHER

1шт.

Not Illustrated

1шт.

4

345113A1

ROLLER

2шт.

Not Illustrated

1шт.

398142A1

LEVER

1шт.

Includes 5 - 8

1шт.

5

NSS

NOT SOLD SEPARAT

Lever

1шт.

6

345100A1

PLUG

4шт.

Not Illustrated

1шт.

7

345102A1

RIVET

2шт.

8

345103A1

WASHER

2шт.

9

345099A1

COVER

1шт.

Includes 10

1шт.

10

345100A1

PLUG

2шт.

11

345108A1

PLATE

1шт.

12

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

345107A1

LEVER

1шт.

Height Control

1шт.

Includes 14 - 17

1шт.

14

NSS

NOT SOLD SEPARAT

Lever

1шт.

15

345100A1

PLUG

4шт.

Not Illustrated

1шт.

16

345106A1

HANDLE

1шт.

17

840-1516

SCREW,Pan, M5 x 16mm, Cl 4.8

3шт.

398150A1

SHOCK ABSORBER

1шт.

Includes 18 - 25

1шт.

18

NSS

NOT SOLD SEPARAT

Shock Absorber

1шт.

19

345100A1

PLUG

8шт.

Not Illustrated

1шт.

20

3402553R1

WASHER,M13

4шт.

21

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

4шт.

345131A1

STOP

1шт.

Includes 22 - 25

1шт.

22

NSS

NOT SOLD SEPARAT

Angle

2шт.

23

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

24

60-3231T1

BUMPER

2шт.

25

345132A1

RIVET

2шт.

26

345098A1

PIN

2шт.

345109A1

KIT

1шт.

Arm

1шт.

Includes 27 - 37

1шт.

27

NSS

NOT SOLD SEPARAT

Arm

1шт.

28

345113A1

ROLLER

4шт.

29

345112A1

SCREW,M8 x 20mm L

2шт.

30

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

31

345100A1

PLUG

22шт.

Not Illustrated

1шт.

32

60-3242T1

BUMPER

2шт.

33

345111A1

BOLT

4шт.

34

345110A1

GUIDE

4шт.

35

345095A1

TUBE

4шт.

36

60-4845T1

NUT

4шт.

37

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

9шт.

345114A1

REPAIR KIT

1шт.

Air Spring

1шт.

Includes 38 - 43

1шт.

38

NSS

NOT SOLD SEPARAT

Spring

1шт.

39

345112A1

SCREW,M8 x 20mm L

2шт.

40

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

41

345100A1

PLUG

8шт.

Not Illustrated

1шт.

42

60-4895T1

CLAMP

1шт.

43

345118A1

ADAPTER

2шт.

345125A1

AIR COMPRESSOR KIT

1шт.

Compressor

1шт.

Includes 44 - 51

1шт.

44

NSS

NOT SOLD SEPARAT

Compressor

1шт.

45

345100A1

PLUG

12шт.

Not Illustrated

1шт.

46

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

47

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

48

345120A1

SUPPORT

1шт.

49

345121A1

PLATE

1шт.

50

60-4895T1

CLAMP

1шт.

51

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

5шт.

254782A1

KIT

1шт.

Air

1шт.

Includes 52 - 56

1шт.

52

NSS

NOT SOLD SEPARAT

Hose

1шт.

53

345100A1

PLUG

12шт.

Not Illustrated

1шт.

54

345118A1

ADAPTER

2шт.

55

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

8шт.

56

60-4895T1

CLAMP

2шт.

345123A1

KIT

1шт.

Harness

1шт.

Includes 57 - 59

1шт.

57

NSS

NOT SOLD SEPARAT

Harness

1шт.

58

345100A1

PLUG

12шт.

Not Illustrated

1шт.

59

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

10шт.

Not Illustrated

1шт.

60

345115A1

STRAP

1шт.

61

345116A1

PIN

1шт.

62

345117A1

SCREW

1шт.

398148A1

BASE

1шт.

Includes 63 - 70

1шт.

63

NSS

NOT SOLD SEPARAT

Plate

1шт.

64

345100A1

PLUG

6шт.

Not Illustrated

1шт.

65

60-4845T1

NUT

3шт.

Not Illustrated

1шт.

66

345110A1

GUIDE

2шт.

Not Illustrated

1шт.

67

345112A1

SCREW,M8 x 20mm L

1шт.

Not Illustrated

1шт.

68

345113A1

ROLLER

2шт.

Not Illustrated

1шт.

69

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

6шт.

70

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

Not Illustrated

1шт.

71

398149A1

COVER

1шт.

Includes 72

1шт.

72

345100A1

PLUG

22шт.

73

3225292R1

PLUG

12шт.

Not Illustrated

1шт.

74

398143A1

CABLE

1шт.

Not Illustrated

1шт.

75

398146A1

CABLE

1шт.

Not Illustrated

1шт.

300521A1

REPAIR KIT

1шт.

Includes 10, 22, 28 - 30, 32, 34, 35, 37, 39, 55, 69, 72

1шт.

Выбрано товаров: 141
