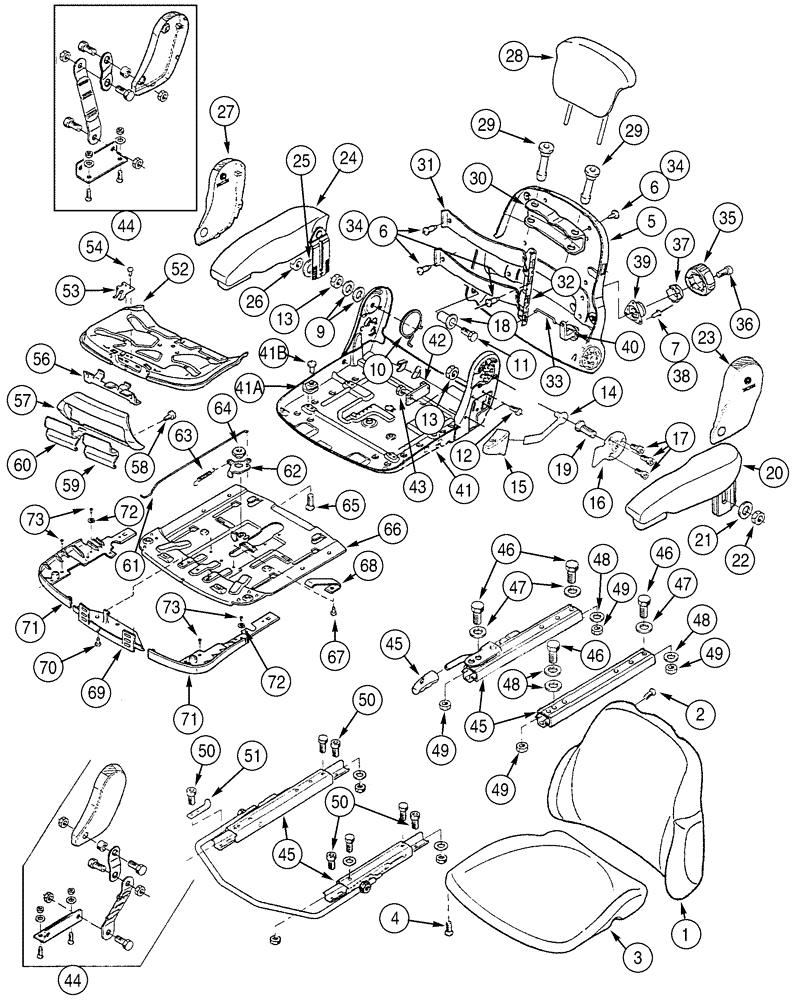

Запчасти Case 621D (09-30) - SEAT ASSY, AIR SUSPENSION, UPPER SEAT ASSEMBLY (09) - CHASSIS

399259A1

DRIVER SEAT

1шт.

Cloth, Air Suspension

1шт.

Consists Of 398147A1, 398456A1, 1 - 73

1шт.

See Figure 09- 31

1шт.

398147A1

SUSPENSION

24V

1шт.

Not Illustrated

1шт.

See Figure 09- 31

1шт.

398546A1

SUSPENSION

1шт.

Cloth

1шт.

Upper Seat Assembly

1шт.

Consists Of 1 - 73

1шт.

406866A1

CUSHION

1шт.

Cloth

1шт.

Includes 1, 2

1шт.

1

NSS

NOT SOLD SEPARAT

Cushion, Backrest

1шт.

2

345726A1

SCREW

4шт.

87344451

CUSHION, SEAT

1шт.

Cloth

1шт.

Includes 3, 4

1шт.

3

NSS

NOT SOLD SEPARAT

Cushion, Seat

1шт.

4

345726A1

SCREW

4шт.

345764A1

BACKREST

1шт.

Backrest

1шт.

Includes 5 - 7

1шт.

5

NSS

NOT SOLD SEPARAT

Cover

1шт.

6

345731A1

SCREW

7шт.

7

345771A1

RIVET

3шт.

345778A1

REPAIR KIT

1шт.

Hardware, Backrest Adjustment

1шт.

Includes 9 - 19

1шт.

9

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

2шт.

10

345743A1

SPRING

1шт.

11

345748A1

SCREW

M8 x 40

1шт.

12

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

13

60-4845T1

NUT

2шт.

14

345749A1

LEVER

1шт.

15

345752A1

HANDLE

1шт.

16

345753A1

PLATE

1шт.

17

345754A1

SCREW

M6 x 10

3шт.

18

345774A1

BUSHING

1шт.

19

345776A1

SCREW

M8 x 18

1шт.

20

398151A1

ARMREST

1шт.

Left-Hand

1шт.

Includes 21, 22

1шт.

21

345729A1

WASHER

1шт.

22

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

23

345741A1

COVER

1шт.

Left-Hand

1шт.

24

398152A1

ARMREST

1шт.

Right-Hand

1шт.

Includes 25, 26

1шт.

25

345729A1

WASHER

1шт.

26

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

27

345756A1

COVER

1шт.

Right-Hand

1шт.

28

345727A1

SEAT HEADREST

1шт.

Cloth

1шт.

29

345765A1

FERRULE

2шт.

30

345766A1

RETAINER

1шт.

345767A1

SUPPORT

1шт.

Lumbar

1шт.

Includes 31 - 40

1шт.

31

345732A1

PLATE

2шт.

32

345733A1

PLATE

1шт.

33

345730A1

ROD

1шт.

34

345731A1

SCREW

7шт.

35

345769A1

HANDLE

1шт.

Includes 36

1шт.

36

345768A1

SCREW

M6 x 10

1шт.

37

345770A1

PAWL

1шт.

38

345771A1

RIVET

3шт.

39

345772A1

SUPPORT

1шт.

40

345773A1

LEVER

1шт.

41

345747A1

FRAME

1шт.

Includes 41A, 41B

1шт.

41a

345737A1

GUIDE

4шт.

41b

345777A1

RIVET

4шт.

42

345786A1

STOP

1шт.

43

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

44

345785A1

KIT

1шт.

Tether

1шт.

45

345783A1

RAIL ASSY.

1шт.

Seat Slide

1шт.

See Figure 09- 29

1шт.

46

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

47

345729A1

WASHER

3шт.

48

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

4шт.

49

345728A1

NUT

M8

4шт.

50

864-8025

HEX SOC SCREW,M8 x 25mm, Cl 8.8

6шт.

51

345784A1

BRACKET

1шт.

345757A1

PLATE

1шт.

Seat Angle Adjustment

1шт.

Includes 52-55

1шт.

52

NSS

NOT SOLD SEPARAT

Plate

1шт.

53

345758A1

SPRING

1шт.

Includes 54

1шт.

54

345735A1

RIVET

2шт.

55

345726A1

SCREW

4шт.

Not Illustrated

1шт.

56

345759A1

LATCH

1шт.

57

345761A1

COVER

1шт.

Includes 58

1шт.

58

345726A1

SCREW

2шт.

59

345763A1

HANDLE

1шт.

60

345762A1

HANDLE

1шт.

Includes 61

1шт.

61

345779A1

ROD

1шт.

345775A1

LEVER

1шт.

Includes 62 - 65

1шт.

62

NSS

NOT SOLD SEPARAT

Lever

1шт.

63

345780A1

SPRING

1шт.

64

345781A1

BUSHING

1шт.

65

345782A1

SCREW

M8 x 12

1шт.

345734A1

PLATE

1шт.

Includes 66 - 70

1шт.

66

NSS

NOT SOLD SEPARAT

Plate

1шт.

67

345735A1

RIVET

2шт.

68

345736A1

SPRING

2шт.

69

345739A1

BRACKET

1шт.

Includes 70

1шт.

70

345740A1

SCREW

4шт.

345738A1

COVER

1шт.

Includes 71 - 73

1шт.

71

NSS

NOT SOLD SEPARAT

Cover

1шт.

72

345103A1

WASHER

2шт.

73

345735A1

RIVET

4шт.
