(09-03) - CONTROLS - BUCKET HEIGHT AND RETURN-TO-TRANSPORT, Z BAR LOADER

Запчасти Case 621D (09-03) - CONTROLS - BUCKET HEIGHT AND RETURN-TO-TRANSPORT, Z BAR LOADER (09) - CHASSIS

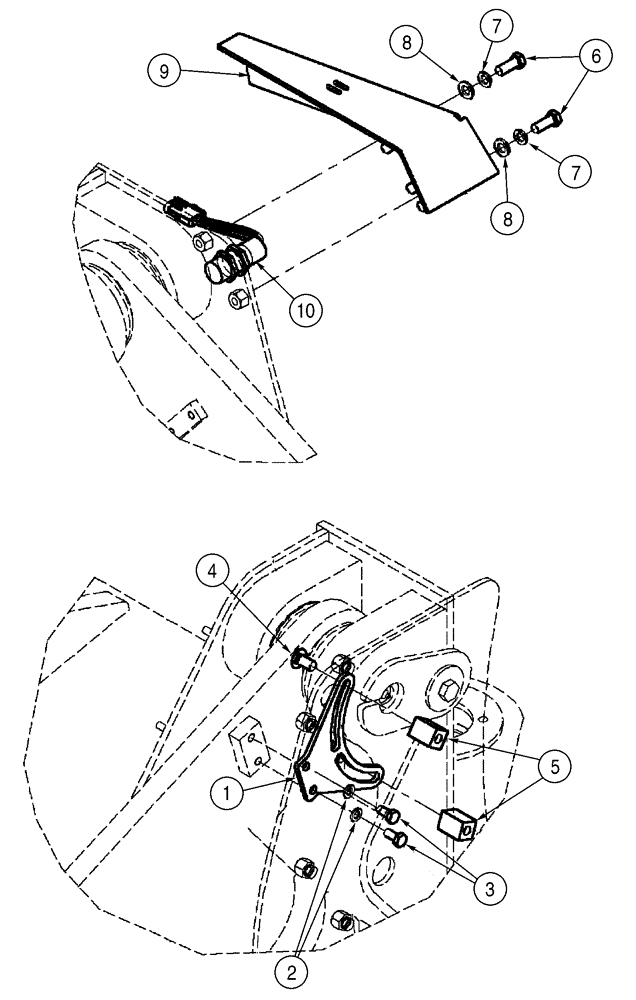

Схема запчастей Case 621D - (09-03) - CONTROLS - BUCKET HEIGHT AND RETURN-TO-TRANSPORT, Z BAR LOADER (09) - CHASSIS
7
6
8
3
7
5
2
9
8
1
10
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

379149A1

PLATE

1шт.

Mounting

1шт.

2

892-11010

LOCK WASHER,M10

2шт.

3

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

2шт.

4

811-12025

CARRIAGE BOLT,Sht Sq Nk, M12 x 1.75 x 25mm, Cl 8.8

2шт.

5

379638A1

BLOCK

2шт.

Proximity Switch

1шт.

6

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

2шт.

7

892-11012

LOCK WASHER,M12

2шт.

8

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

2шт.

9

400075A1

COVER

1шт.

Proximity Switch

1шт.

10

1546498C1

SWITCH

1шт.

Proximity

1шт.
