(08-40) - VALVE ASSY - REMOTE CONTROL, DUAL LEVER

Запчасти Case 621D (08-40) - VALVE ASSY - REMOTE CONTROL, DUAL LEVER (08) - HYDRAULICS

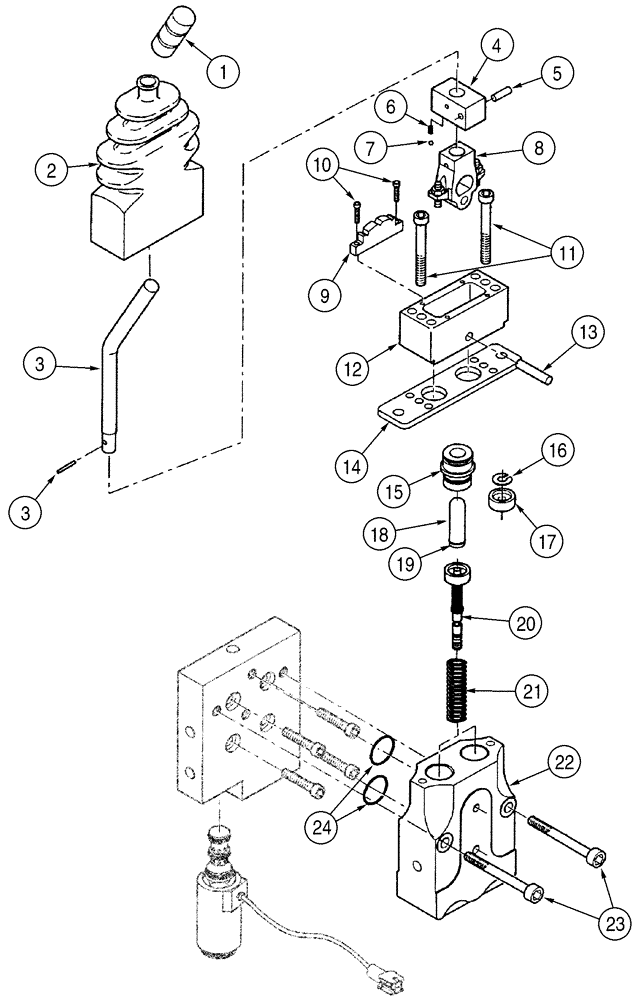

Схема запчастей Case 621D - (08-40) - VALVE ASSY - REMOTE CONTROL, DUAL LEVER (08) - HYDRAULICS
7
18
11
4
21
22
1
8
13
6
23
15
19
16
12
9
17
10
2
20
24
5
3
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

414392A1

JOYSTICK

1шт.

Dual Lever Remote

1шт.

Incl. 1 - 25

1шт.

Incl. 8-123 - 8-131

1шт.

412048A1

LEVER ASSY.

1шт.

Incl. 1 - 21

1шт.

1

410596A1

GRIP

1шт.

2

410614A1

BOOT

1шт.

410617A1

KIT

1шт.

Incl. 3 - 13

1шт.

3

NSS

NOT SOLD SEPARAT

Lever

1шт.

4

NSS

NOT SOLD SEPARAT

Body

1шт.

5

NSS

NOT SOLD SEPARAT

Pin, Lock

1шт.

6

NSS

NOT SOLD SEPARAT

Spring

1шт.

7

NSS

NOT SOLD SEPARAT

Ball

1шт.

8

NSS

NOT SOLD SEPARAT

Cam

1шт.

9

NSS

NOT SOLD SEPARAT

Lock

1шт.

10

NSS

NOT SOLD SEPARAT

M3 x 12, Screw

2шт.

11

NSS

NOT SOLD SEPARAT

M6 x 50, Screw

2шт.

12

NSS

NOT SOLD SEPARAT

Cover

1шт.

13

NSS

NOT SOLD SEPARAT

Pin

1шт.

14

410616A1

PLATE

1шт.

8604255

REPAIR KIT

Plunger; Replaces P6149688T

2шт.

Incl. 15 - 19

1шт.

15

NSS

NOT SOLD SEPARAT

Guide

1шт.

16

NSS

NOT SOLD SEPARAT

Washer

1шт.

17

NSS

NOT SOLD SEPARAT

Retainer

1шт.

18

NSS

NOT SOLD SEPARAT

Plunger

1шт.

19

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

20

410619A1

REGULATOR

2шт.

21

410620A1

SPRING

1шт.

Set Of Two

1шт.

22

NSS

NOT SOLD SEPARAT

Housing

1шт.

410595A1

SEAL KIT

1шт.

Seal

1шт.

Incl. 23, 24

1шт.

23

NSS

NOT SOLD SEPARAT

M8 x 45, Screw

2шт.

24

NSS

NOT SOLD SEPARAT

1,5 x 17,5, O-Ring

2шт.

25

410618A1

O-RING KIT,17.5mm ID x 1.5mm Width

1шт.

O-Ring

1шт.

Set Of Two

1шт.

For Replacement Of REF 24

1шт.

Not Illustrated

1шт.
